2016江苏省给排水专业施工图审查技术问答PDF文本

2016年全省施工图审查技术研讨会资料给排水专业典筑忆?江苏省勘察设计行业协会施工图审查分会江苏省设工程设计施工图审核中心二O一六年八月

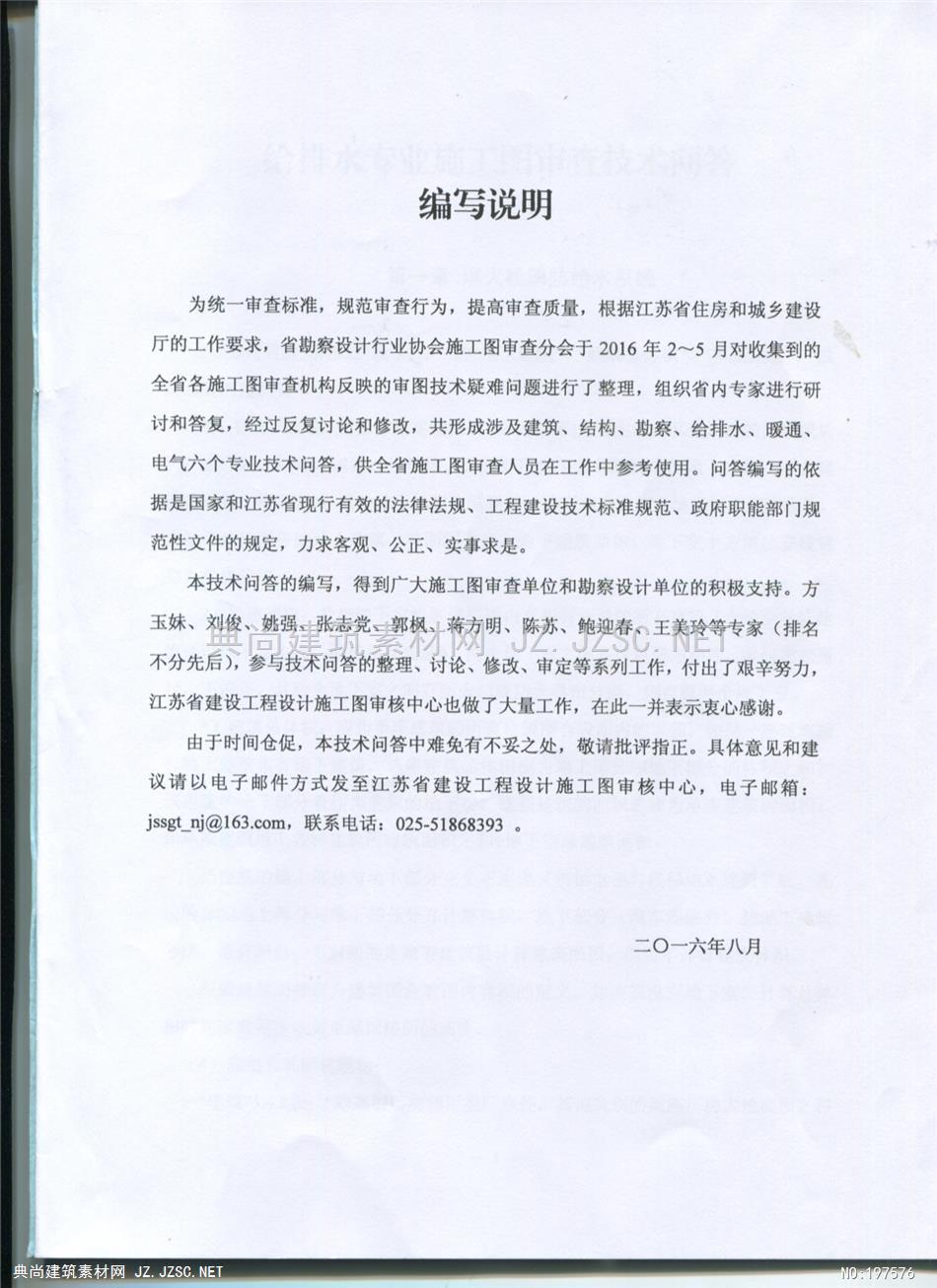

编写说明为统一审查标准，规范审查行为，提高审查质量，根据江苏省住房和城乡设厅的工作要求，省勘察设计行业协会施工图审查分会于2016年2~5月对收集到的全省各施工图审查机构反映的审图技术疑难问题进行了整理，组织省内专家进行研讨和答复，经过反复讨论和修改，共形成涉及结构、勘察、给排水、暖通、电气六个专业技术问答，供全省施工图审查人员在工作中参考使用。问答编写的依据是国家和江苏省现行有效的法律法规、工程设技术标准规范、政府职能部门规范性文件的规定，力求客观、公正、实事求是。本技术问答的编写，得到广大施工图审查单位和勘察设计单位的积极支持。方玉妹、登赞强张吉党郭风方明、苏、能驶春0王美等专家（排名不分先后)，参与技禾问答的整理、讨论、修改、审定等系列工作，付出了艰辛努力，江苏省设工程设计施工图审核中心也做了大量工作，在此一并表示衷心感谢。由于时间仓促，本技术问答中难免有不妥之处，敬请批评指正。具体意见和议请以电子邮件方式发至江苏省设工程设计施工图审核中心，电子邮箱：jssgt_nj(@163.com,联系电话：025-51868393。二O一六年八月
给排水专业施工图审查技术问答第一章消火栓消防给水系统1、如何理解“消水规”表3.3.2中的“地下筑”、“筑总体积”、“单座筑”、“成组布置的筑物”？答：1)地下筑：是指修在地表以下的供人们进行生活或其他活动的房屋或场所，是广场、绿地、道路、停车场、公园等用地下方相对独立的地下筑（不含筑物附属的地下室)，其中地下轨道交通设施、地下市政设施、地下特殊设施除外。为地下筑服务的地上筑，其面积也计入地下筑面积。地下室上方的独立筑称为单栋筑。2)单座筑：是指地下室投影线范围内互相有连通的所有筑（含地面各栋筑通过地下圣电糯楼梯相金连通)，两个地下室之间若仅以通道相连，并仅考虑通行，不停车，且两个地下室之间有防火门或防火卷帘分隔，则可算两个地下室。3)筑总体积：应为单座筑的所有筑围合表面内的容积。如果一座筑既有地上筑也有地下筑，该座筑的体积应为地上部分和地下部分的体积之和，该筑的地下部分看作为筑的地下层。这些筑的面积之和为单座筑的面积。即单座筑地上各栋筑的筑面积之和+地下室总筑面积。当筑的地上部分与地下部分完全不连通（包括电梯与楼梯均不连通）时，筑的体积地上部分与地下部分分开计算体积，地下部分（汽车库除外）按地下筑考虑。敞开阳台、不封闭的走廊等筑虽计算筑面积，但可不计算筑体积。根据筑的体积为筑围合表面内容积的定义，如筑没有地下室，计算总体积时高度取室内地面至屋顶楼面的高度。4)成组布置的筑物：“规3.4.8条：“除高层厂房和甲类厂房外，其他类别的数座厂房占地面积之和一1

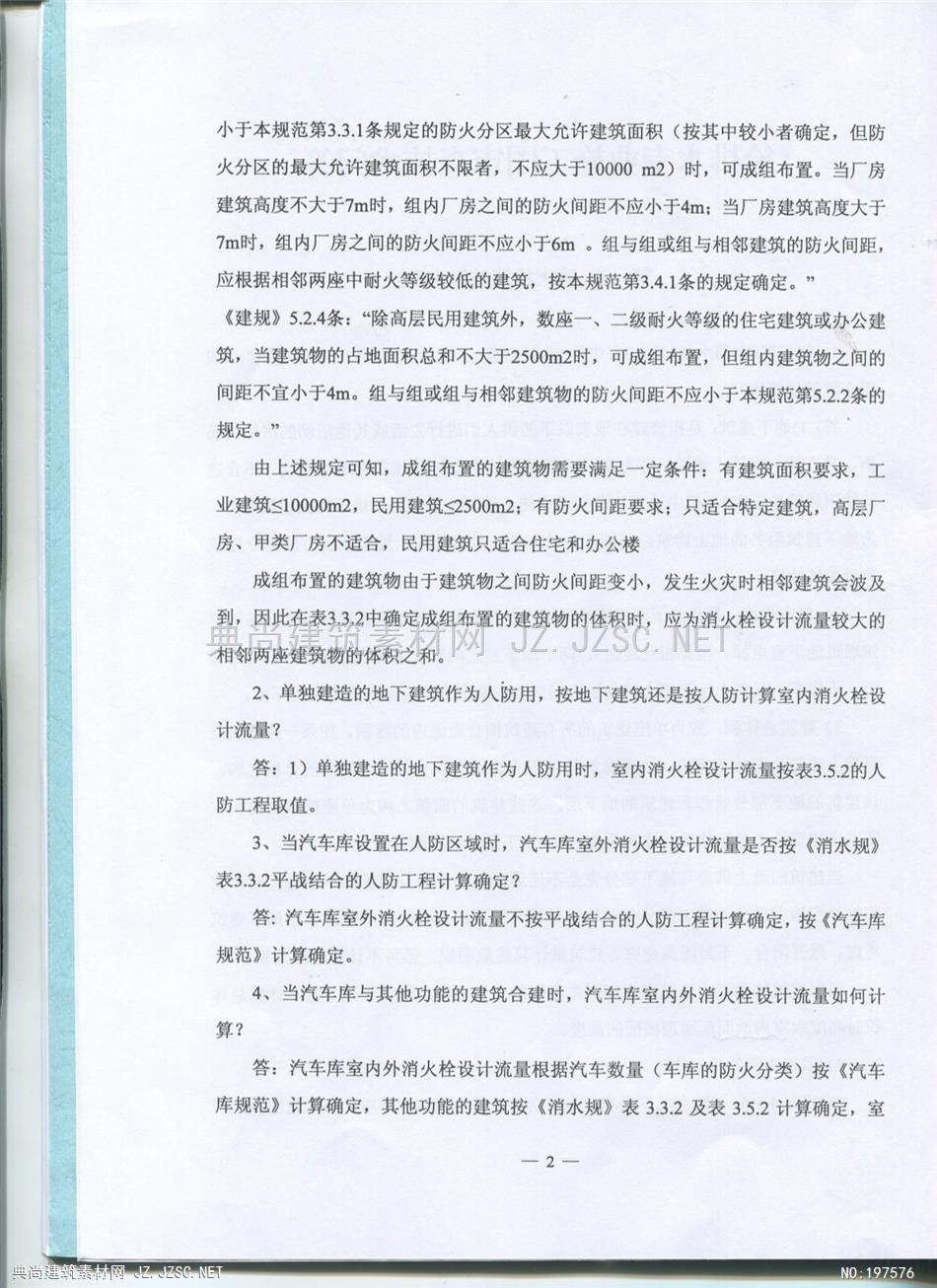

小于本规范第33.1条规定的防火分区最大允许筑面积（按其中较小者确定，但防火分区的最大允许筑面积不限者，不应大于10000m2)时，可成组布置。当厂房筑高度不大于7m时，组内厂房之间的防火间距不应小于4m:当厂房筑高度大于7m时，组内厂房之间的防火间距不应小于6m。组与组或组与相邻筑的防火间距，应根据相邻两座中耐火等级较低的筑，按本规范第3.4.1条的规定确定。”《规》5.2.4条：“除高层民用筑外，数座一、二级耐火等级的住宅筑或办公筑，当筑物的占地面积总和不大于2500m2时，可成组布置，但组内筑物之间的间距不宜小于4m。组与组或组与相邻筑物的防火间距不应小于本规范第5.2.2条的规定。”由上述规定可知，成组布置的筑物需要满足一定条件：有筑面积要求，工业筑≤10000m2,民用筑≤2500m2:有防火间距要求；只适合特定筑，高层厂房、甲类厂房不适合，民用筑只适合住宅和办公楼成组布置的筑物由于筑物之间防火间距变小，发生火灾时相邻筑会波及到，因此在表33,2中确定成组布置的筑物的体积时，应为消火栓设计流量较大的相邻两座缝颈物的体之和。闪Z.∠SC.N上2、单独造的地下筑作为人防用，按地下筑还是按人防计算室内消火栓设计流量？答：1)单独造的地下筑作为人防用时，室内消火栓设计流量按表3.5.2的人防工程取值。3、当汽车库设置在人防区域时，汽车库室外消火栓设计流量是否按《消水规》表3.3.2平战结合的人防工程计算确定？答：汽车库室外消火栓设计流量不按平战结合的人防工程计算确定，按《汽车库规范》计算确定。4、当汽车库与其他功能的筑合时，汽车库室内外消火栓设计流量如何计算？答：汽车库室内外消火栓设计流量根据汽车数量（车库的防火分类）按《汽车库规范》计算确定，其他功能的筑按《消水规》表3.3.2及表3.5.2计算确定，室一2筑素林网2ZSG
内外消火栓系统设计流量取二者的大值。5、当筑内存在多种用途的房间或场所时，如何确定该筑有几种功能？如何计算该筑的室内消火栓设计流量？答：1)当筑内存在多种用途的房间或场所，在确定该筑有几种功能时，可参照《规》第1.0.4条的条文解释：“当同一筑内，可能会存在多种用途的房间或场所，如办公筑内的会议室、餐厅、锅炉房等，属于同一使用功能”，即筑内有几种功能的判定标准为：看不同使用性质的房间是否属于为同一功能服务的配套用房，若是，就可认定为同一功能。也即办公楼内设有会议室、餐厅、锅炉房、水泵房、自行车库、汽车库时，该筑仍定性为办公楼；宾馆内设有会议室、餐厅、锅炉房、水泵房、小卖部、库房、自行车库、汽车库时时，仍定性为宾馆：当一座筑内设有办公、商业（含餐饮）、汽车库、自行车库时，该筑可定为办公、商业二种功能。2)当一座多层筑有多种使用功能时，室内消火栓设计流量应根据多层筑总体积按表3.5.2中的④同功能分别计算，取最大值。如市民中心，内设有图书馆、档案馆及旅馆，应根据总体积分别计算图书馆、档案馆、旅馆的室内消火栓设计流量，取大值。当多层筑有连通的地下室、汽车库等时，总体积应包括地下室、汽车库等的体积。3)当一座高层筑有多种使用功能时（有住宅功能的除外），室内消火栓设计流量应根据筑总高度按表3.5.2中的不同功能分别计算，取最大值。筑总高度按《规》附录A第A.0.1条计算。6、当住宅与其他使用功能的筑合时，如何计算该筑的室内消火栓设计流量？答：按《规》第5.4.10条第3款：“住宅部分和非住宅部分的安全疏散、防火分区和室内消防设施配置，可根据各自的筑高度分别按照本规范有关住宅筑和公共筑的规定执行”的规定，住宅部分和非住宅部分的室内消火栓设计流量可根据《消水规》表3.5.2分别计算。当住宅设置在非住宅上部时，住宅部分高度按《规》附录A第A.0.1条计算，非住宅部分高度为室外地面至非住宅部分的顶面面层高度。一3

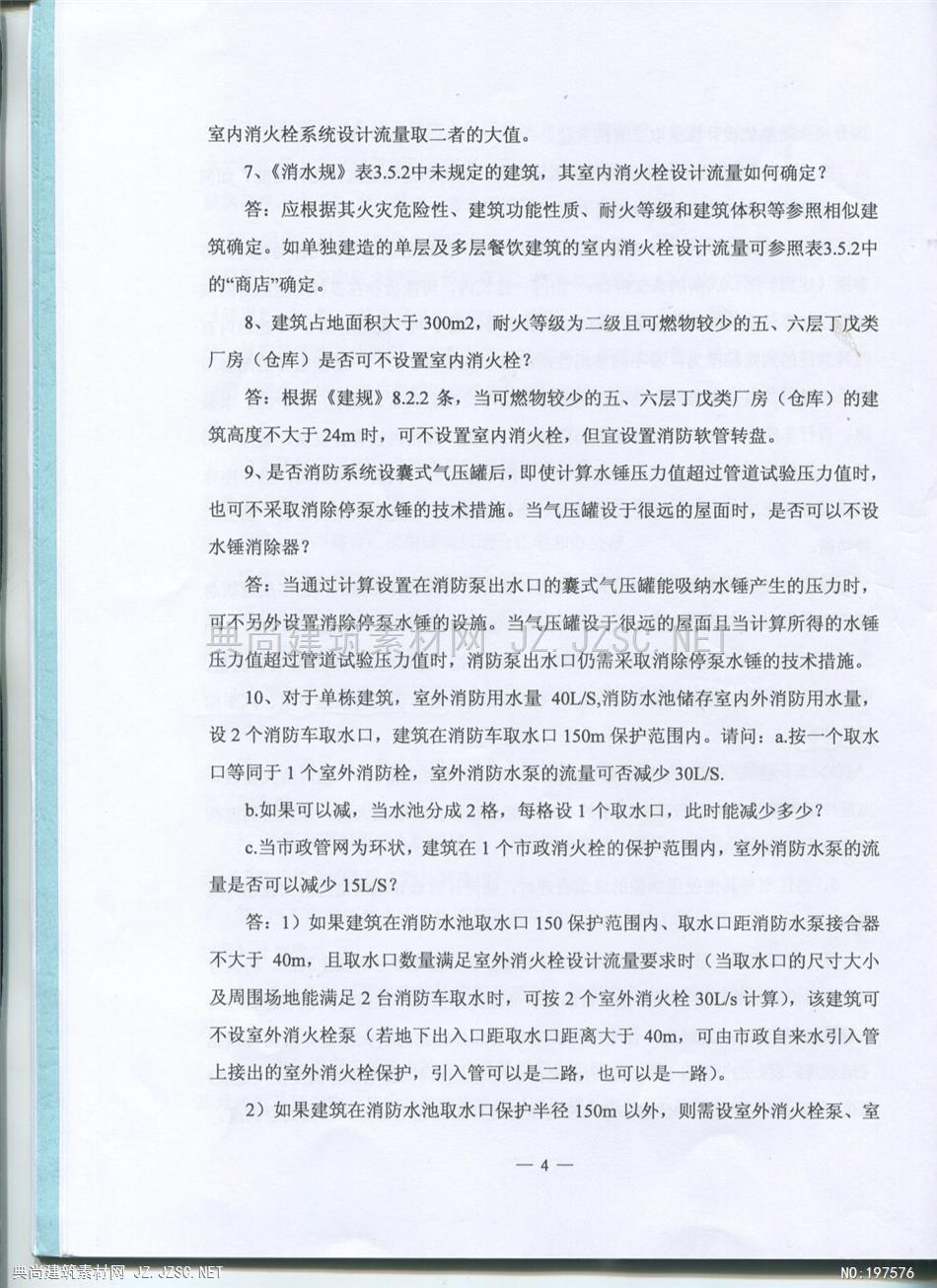

室内消火栓系统设计流量取二者的大值。7、《消水规》表3.5.2中未规定的筑，其室内消火栓设计流量如何确定？答：应根据其火灾危险性、筑功能性质、耐火等级和筑体积等参照相似筑确定。如单独造的单层及多层餐饮筑的室内消火栓设计流量可参照表3.5.2中的“商店”确定。8、筑占地面积大于300m2,耐火等级为二级且可燃物较少的五、六层丁戊类厂房（仓库）是否可不设置室内消火栓？答：根据《规》8.2.2条，当可燃物较少的五、六层丁戊类厂房（仓库）的筑高度不大于24m时，可不设置室内消火栓，但宜设置消防软管转盘。9、是否消防系统设囊式气压罐后，即使计算水锤压力值超过管道试验压力值时，也可不采取消除停泵水锤的技术措施。当气压罐设于很远的屋面时，是否可以不设水锤消除器？答：当通过计算设置在消防泵出水的囊式气压罐能吸纳水锤产生的压力时，可不另外设置消除停泵水锤的设燕。当气压罐设于很远的屋面且当计算所得的水锤压力值超过管道武验压力值时，消防泵出水仍需采取消除停泵水锤的技术措施。10、对于单栋筑，室外消防用水量40L/S,消防水池储存室内外消防用水量，设2个消防车取水，筑在消防车取水150m保护范围内。清问：a.按一个取水等同于1个室外消防栓，室外消防水泵的流量可否减少30L/Sb.如果可以减，当水池分成2格，每格设1个取水，此时能减少多少？c当市政管网为环状，筑在1个市政消火栓的保护范围内，室外消防水泵的流量是否可以减少15L/S?答：1)如果筑在消防水池取水150保护范围内、取水距消防水泵接合器不大于40m,且取水数量满足室外消火栓设计流量要求时（当取水的尺寸大小及周围场地能满足2台消防车取水时，可按2个室外消火栓30L/s计算)，该筑可不设室外消火栓泵（若地下出入距取水距离大于40m,可由市政自来水引入管上接出的室外消火栓保护，引入管可以是二路，也可以是一路)。2)如果筑在消防水池取水保护半径150m以外，则需设室外消火栓泵、室-4筑素村网2.?SQ

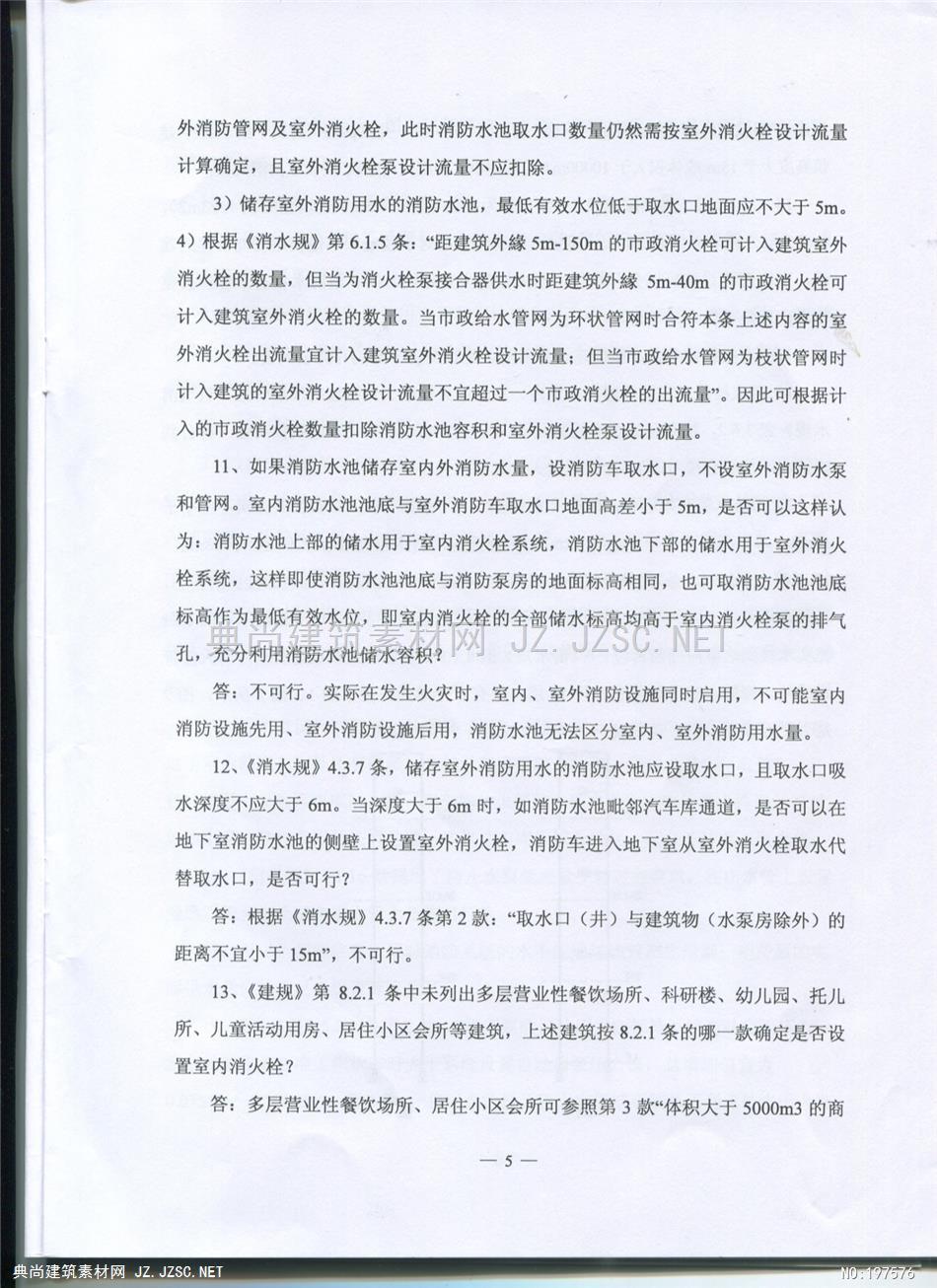

外消防管网及室外消火栓，此时消防水池取水数量仍然需按室外消火栓设计流量计算确定，且室外消火栓泵设计流量不应扣除。3)储存室外消防用水的消防水池，最低有效水位低于取水地面应不大于5m。4)根据《消水规》第6.1.5条：“距筑外緣5m-150m的市政消火栓可计入筑室外消火栓的数量，但当为消火栓泵接合器供水时距筑外緣5m-40m的市政消火栓可计入筑室外消火栓的数量。当市政给水管网为环状管网时合符本条上述内容的室外消火栓出流量宜计入筑室外消火栓设计流量；但当市政给水管网为枝状管网时计入筑的室外消火栓设计流量不宜超过一个市政消火栓的出流量”。因此可根据计入的市政消火栓数量扣除消防水池容积和室外消火栓泵设计流量。11、如果消防水池储存室内外消防水量，设消防车取水，不设室外消防水泵和管网。室内消防水池池底与室外消防车取水地面高差小于5m,是否可以这样认为：消防水池上部的储水用于室内消火栓系统，消防水池下部的储水用于室外消火栓系统，这样即使消防水池池底与消防泵房的地面标高相同，也可取消防水池池底标高作为最低有效水位，即室内消火栓的全部储水标高均高于室内消火栓泵的排气孔，无分利用滑膀水池储永容？闪∠..N正答：不可行。实际在发生火灾时，室内、室外消防设施同时启用，不可能室内消防设施先用、室外消防设施后用，消防水池无法区分室内、室外消防用水量。12、《消水规》4.3.7条，储存室外消防用水的消防水池应设取水，且取水吸水深度不应大于6m。当深度大于6m时，如消防水池毗邻汽车库通道，是否可以在地下室消防水池的侧壁上设置室外消火栓，消防车进入地下室从室外消火栓取水代替取水，是否可行？答：根据《消水规》4.3.7条第2款：“取水（井）与筑物（水泵房除外）的距离不宜小于15m”,不可行。13、《规》第8.2.1条中未列出多层营业性餐饮场所、科研楼、幼儿园、托儿所、儿童活动用房、居住小区会所等筑，上述筑按8.2.1条的哪一款确定是否设置室内消火栓？答：多层营业性餐饮场所、居住小区会所可参照第3款“体积大于5000m3的商5

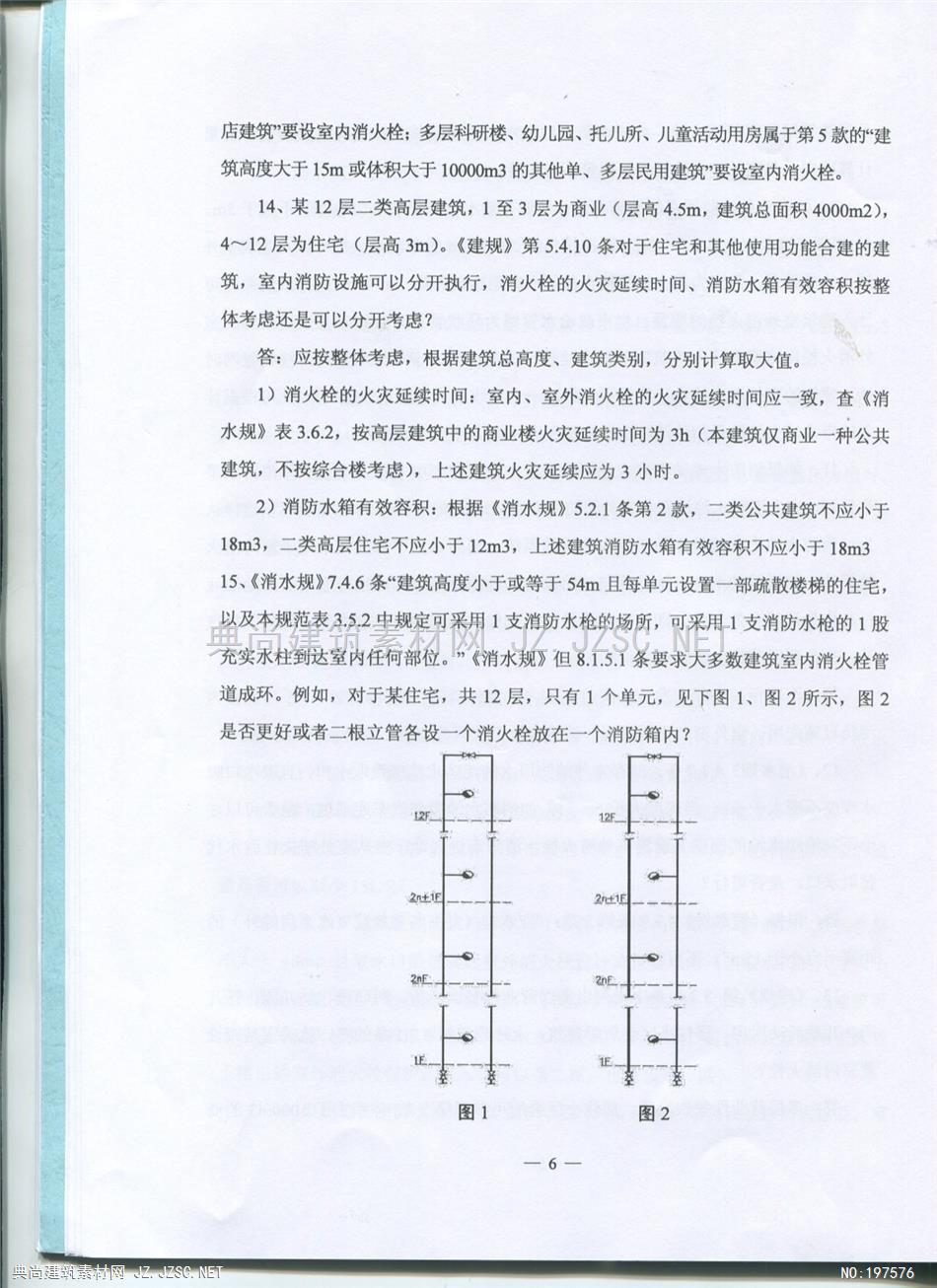

店筑”要设室内消火栓；多层科研楼、幼儿园、托儿所、儿童活动用房属于第5款的“筑高度大于15m或体积大于10000m3的其他单、多层民用筑”要设室内消火栓14、某12层二类高层筑，1至3层为商业（层高4.5m,筑总面积4000m2),4~12层为住宅（层高3m)。《规》第5.4.10条对于住宅和其他使用功能合的筑，室内消防设施可以分开执行，消火栓的火灾延续时间、消防水箱有效容积按整体考虑还是可以分开考虑？答：应按整体考虑，根据筑总高度、筑类别，分别计算取大值。1)消火栓的火灾延续时间：室内、室外消火栓的火灾延续时间应一致，查《消水规》表3.6.2，按高层筑中的商业楼火灾延续时间为3h(本筑仅商业一种公共筑，不按综合楼考虑)，上述筑火灾延续应为3小时。2)消防水箱有效容积：根据《消水规》5.2.1条第2款，二类公共筑不应小于18m3,二类高层住宅不应小于12m3,上述筑消防水箱有效容积不应小于18m315、《消水规》7.4.6条“筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅，以及本规范表35,2中规定可采用1支消防水枪的场所，可采用1支消防水枪的1股充实永柱到室内任而部位。消水规奶但8.5条要求天多数筑室内消火栓管道成环。例如，对于某住宅，共12层，只有1个单元，见下图1、图2所示，图2是否更好或者二根立管各设一个消火栓放在一个消防箱内？2122n±102nt1E图图2理素村网2?SG.NE1

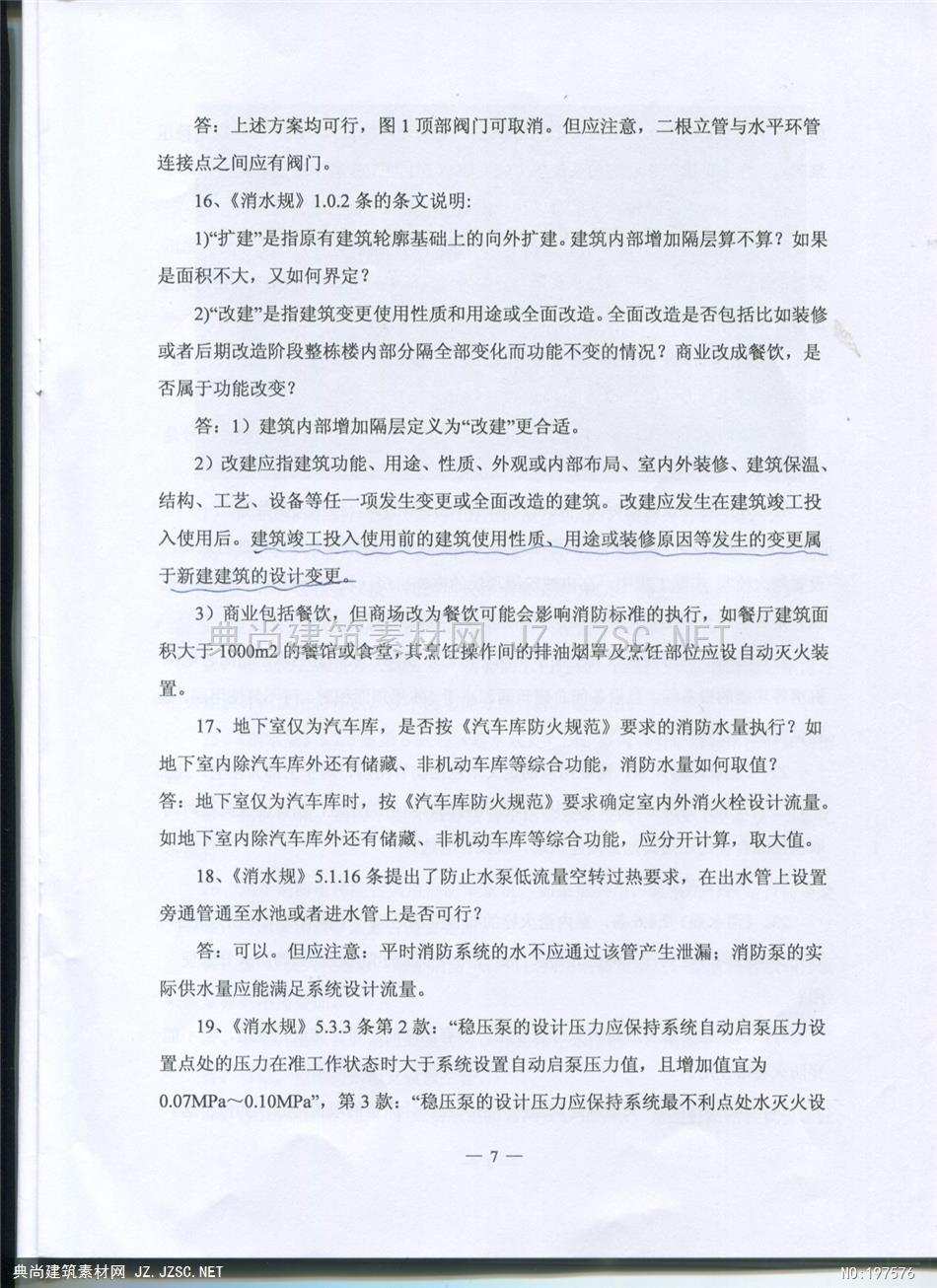

答：上述方案均可行，图1顶部阀门可取消。但应注意，二根立管与水平环管连接点之间应有阀门。16、《消水规》1.0.2条的条文说明：1)“扩”是指原有筑轮廓基础上的向外扩。筑内部增加隔层算不算？如果是面积不大，又如何界定？2)“改”是指筑变更使用性质和用途或全面改造。全面改造是否包括比如装修或者后期改造阶段整栋楼内部分隔全部变化而功能不变的情况？商业改成餐饮，是否属于功能改变？答：1)筑内部增加隔层定义为“改”更合适。2)改应指筑功能、用途、性质、外观或内部布局、室内外装修、筑保温、结构、工艺、设备等任一项发生变更或全面改造的筑。改应发生在筑竣工投入使用后。筑竣工投入使用前的筑使用性质、用途或装修原因等发生的变更属于新筑的设计变更。3)商业包括餐饮，但商场改为餐饮可能会影响消防标准的执行，如餐厅筑面积大于002的餐馆或食堂其流饪操作间的排油烟罩及烹饪部位应设自动灭火装置。17、地下室仅为汽车库，是否按《汽车库防火规范》要求的消防水量执行？如地下室内除汽车库外还有储藏、非机动车库等综合功能，消防水量如何取值？答：地下室仅为汽车库时，按《汽车库防火规范》要求确定室内外消火栓设计流量。如地下室内除汽车库外还有储藏、非机动车库等综合功能，应分开计算，取大值。18、《消水规》5.1.16条提出了防止水泵低流量空转过热要求，在出水管上设置旁通管通至水池或者进水管上是否可行？答：可以。但应注意：平时消防系统的水不应通过该管产生泄漏；消防泵的实际供水量应能满足系统设计流量。19、《消水规》5.3.3条第2款：“稳压泵的设计压力应保持系统自动启泵压力设置点处的压力在准工作状态时大于系统设置自动启泵压力值，且增加值宜为0.07MPa~0.10MPa”,第3款：“稳压泵的设计压力应保持系统最不利点处水灭火设一7-

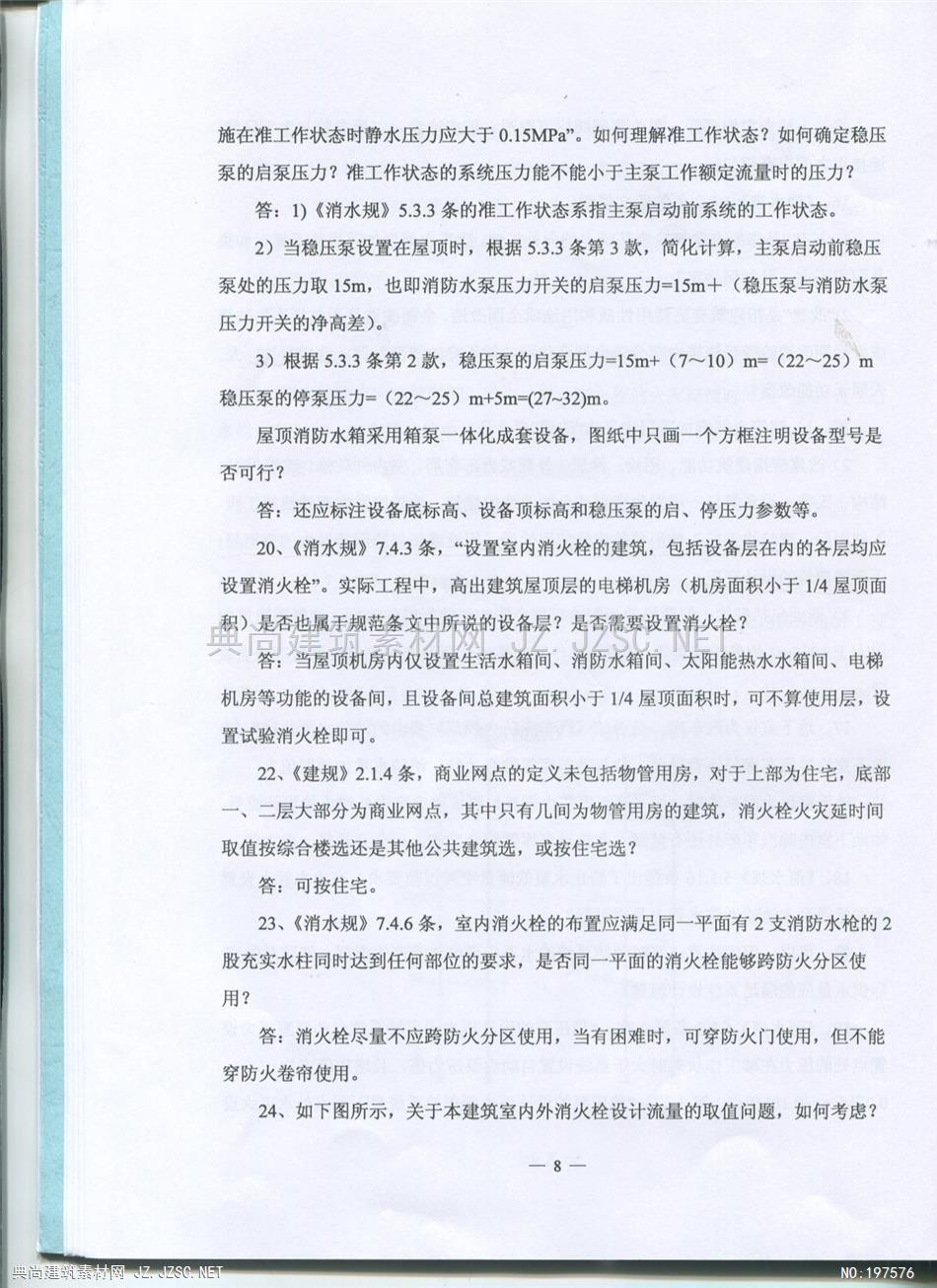

施在准工作状态时静水压力应大于0.15MPa”。如何理解准工作状态？如何确定稳压泵的启泵压力？准工作状态的系统压力能不能小于主泵工作额定流量时的压力？答：1)《消水规》5.3.3条的准工作状态系指主泵启动前系统的工作状态。2)当稳压泵设置在屋顶时，根据533条第3款，简化计算，主泵启动前稳压泵处的压力取15m,也即消防水泵压力开关的启泵压力=15m十（稳压泵与消防水泵压力开关的净高差)。3)根据5.3.3条第2款，稳压泵的启泵压力=15m+(7~10)m=(22~25)m稳压泵的停泵压力=(22~25)m+5m=(27~32)m。屋顶消防水箱采用箱泵一体化成套设备，图纸中只画一个方框注明设备型号是否可行？答：还应标注设备底标高、设备顶标高和稳压泵的启、停压力参数等。20、《消水规》7.4.3条，“设置室内消火栓的筑，包括设备层在内的各层均应设置消火栓”。实际工程中，高出筑屋顶层的电梯机房（机房面积小于1/4屋顶面积)是否也属于规范条文中所说的设备层？是否需要设置消火栓？答：当屋顶机房内仅设置生活水箱间、消防水箱间、太阳能热水水箱间、电梯机房等功能的设备间，且设备间总筑面积小于1/4屋顶面积时，可不算使用层，设置试验消火栓即可。22、《规》2.1.4条，商业网点的定义未包括物管用房，对于上部为住宅，底部一、二层大部分为商业网点，其中只有几间为物管用房的筑，消火栓火灾延时间取值按综合楼选还是其他公共筑选，或按住宅选？答：可按住宅。23、《消水规》7.4.6条，室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求，是否同一平面的消火栓能够跨防火分区使用？答：消火栓尽量不应跨防火分区使用，当有困难时，可穿防火门使用，但不能穿防火卷帘使用24、如下图所示，关于本筑室内外消火栓设计流量的取值问题，如何考虑？8理宽素村网2.ZSG
