DB21_T 2576-2016 高速公路隧道LED照明调光控制规范PDF文本

1Cs29.120.60N17DB21辽宁省地方标准DB21/T2576—2016高速公路隧道LED照明调光控制规范Code for the dimming control of LED lighting in highway tunnelJ.NE2016-02-03发布2016-04-03实施辽宁省质量技术监督局发布理到素前阀Z.ZC.ET
DB21/T25762016目次前言引言….......II1总则2范围.…。3规范性引用文件4术语及定义…25一般要求，26设备性能要求.37系统架构..38控制软件49控制主机10控制器411按收器典高筑素5附录A(资料性附录)调光控制协议。4.6附录B(资料性附录)公路隧道照明调光控制方法17附录C(资料性附录)有隧道工业以太网架构..21附录D(资料性附录)无隧道工业以太网架构.22理甄Z.ZC.ET
DB21/T25762016前言本标准按照GBT1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本标准由辽宁省高速公路管理局提出。本标准由辽宁省交通厅归。本标准主要起草单位：辽宁省高速公路管理局、辽宁省交通规划设计院、辽宁省高等级公路设局、沈阳新一代信息技术有限公司。本标准主要起草人：刘云峰韩直万澄宇王辉张雪松刘亮陈晓利肇毓周兵范春生冯卫东马英明王小军王晓明赵强彭超曲喆王立志季方刘相华于嘉汛郭兴隆谢耀华李远哲曹继伟于百刚蒋勇燕薛宇周广振石庆生周巍宋宪辉理甄Z.ZC.ET
DB21/T2576-2016引言为了更好地推进高速公路隧道LED照明节能应用，指导辽宁省高速公路隧道LED照明调光控制设计，编制组在总结研究成果及现有应用的基础上，参考国内外相关资料，编制了本规范。本标准的管理权和解释权归辽宁省交通厅，日常解释及管理工作由辽宁省高速公路管理局负责。各单位有使用过程中，若发现问题或提出意见、议，请及时与主编单位联系（地址：辽宁省沈阳市和平区十三纬路19甲，邮编：110002：电话：024-82364933，传真：02482364920：邮箱：124378559@163.com),以便修订时参考。J.NE111理甄Z.ZC.ET
DB21/T25762016高速公路隧道LED照明调光控制规范1总则为了在高速公路隧道中贯彻国家的相关法律、法规和技术经济政策，充分体现安全可靠、节能环保、经济实用与技术先进的设计理念，制订本规范。高速公路隧道LED照明调光控制除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。2范围本规范适用于辽宁省新或改的高速公路隧道LED照明调光控制系统设计，更多考虑辽宁省隧道低温、潮湿等特点，采用高可靠性设备、通讯协议，其他公路隧道可参考执行。本规范对高速公路隧道LED照明调光控制系统的设备性能、系统架构、控制软件、控制主机、控制器、接收器、通讯接、通讯协议等进行规范。3规范性引用文件h∠7LL下列文件手本规范的壶用是必不可少的，其最新版本（包括所有的修改单厂适用于本规范。GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A)GB17743电气照明和类似设备的无线电骚扰特性的限值和测量方法GB19510.1灯的控制装置第1部分：一般要求和安全要求GB19510.14灯的控制装置第14部分：LED模块用直流或交流电子控制装置的特殊要求GBT24825LED模块用直流或交流电子控制装置性能要求GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验GB/T18595一般照明用设备电磁兼容抗扰度要求GB/T19582.1基于Modbus协议的工业自动化网络规范第1部分：Modbus应用协议GB/T19582.2基于Modbus协议的工业自动化网络规范第2部分：Modbus协议在串行链路上的实现指南GBT19582.3基于Modbus协议的工业自动化网络规范第3部分：Modbus协议在TCP/P上的实现指南GB/T30104数字可寻址照明接(EC62386,IDT)JTG/TD70/2-01公路隧道照明设计细则JTT939.1公路LED照明灯具第1部分：通则JTT939.2公路LED照明灯具第2部分：公路隧道LED照明灯具JTT939.5公路LED照明灯具第5部分：照明控制器4术语及定义4.1理甄Z.ZC.ET

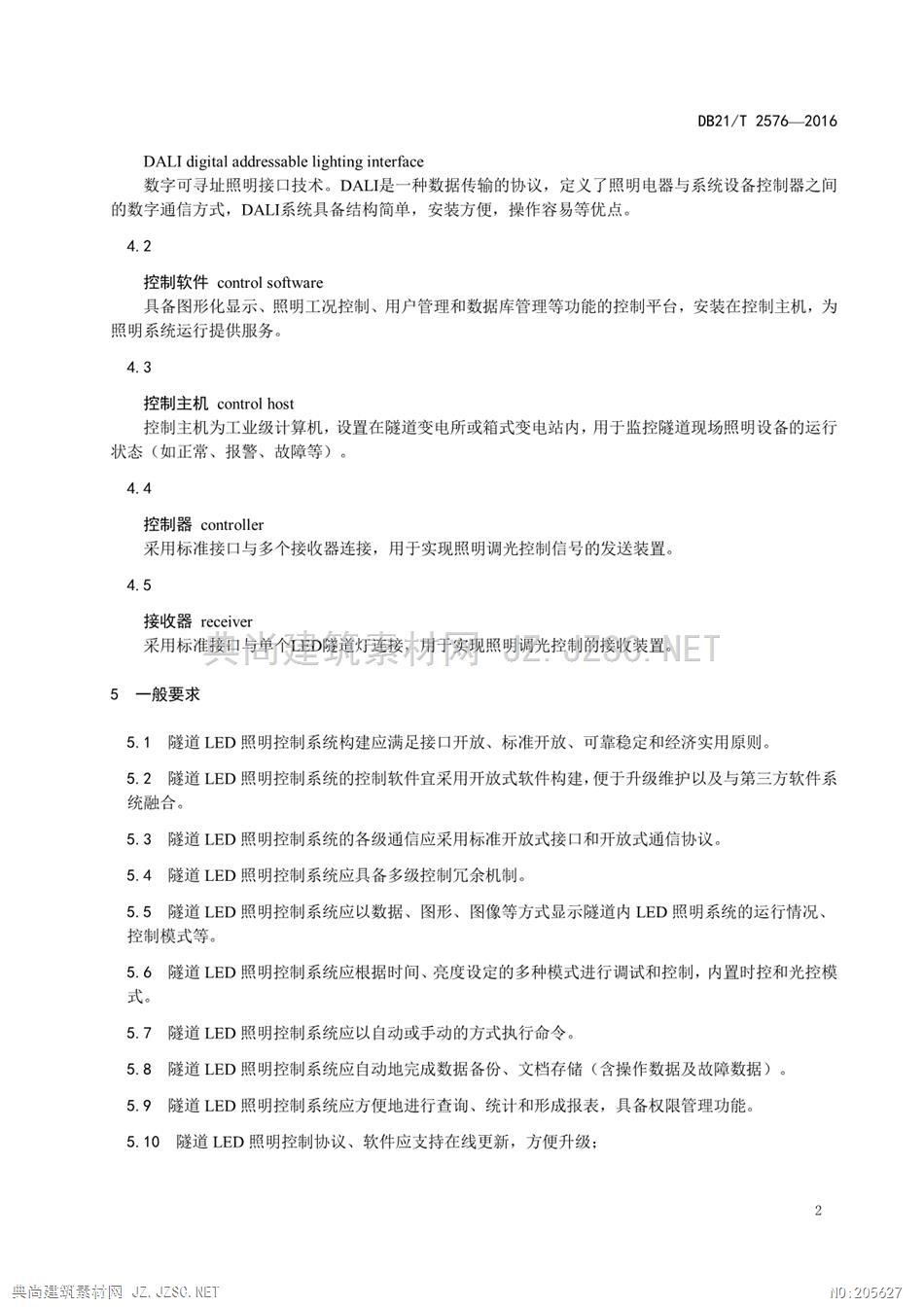

DB21/T25762016DALI digital addressable lighting interface数字可寻址照明接技术。DALI是一种数据传输的协议，定义了照明电器与系统设备控制器之间的数字通信方式，DALI系统具备结构简单，安装方便，操作容易等优点。4.2控制软件control software具备图形化显示、照明工况控制、用户管理和数据库管理等功能的控制平台，安装在控制主机，为照明系统运行提供服务。4.3控制主机control host控制主机为工业级计算机，设置在隧道变电所或箱式变电站内，用于监控隧道现场照明设备的运行状态（如正常、报警、故障等）。4.4控制器controller采用标准接与多个接收器连接，用于实现照明调光控制信号的发送装置。4.5接收器receiver采用标准接和与单个D隧道灯连接木用于实现照明调光控制的接收装置、E5一般要求5.1隧道LED照明控制系统构应满足接开放、标准开放、可靠稳定和经济实用原则。5.2隧道LED照明控制系统的控制软件宜采用开放式软件构，便于升级维护以及与第三方软件系统融合。5.3隧道LED照明控制系统的各级通信应采用标准开放式接和开放式通信协议。5.4隧道LED照明控制系统应具备多级控制冗余机制。5.5隧道LED照明控制系统应以数据、图形、图像等方式显示隧道内LED照明系统的运行情况、控制模式等。5.6隧道LED照明控制系统应根据时间、亮度设定的多种模式进行调试和控制，内置时控和光控模式。5.7隧道LED照明控制系统应以自动或手动的方式执行命令。5.8隧道LED照明控制系统应自动地完成数据备份、文档存储（含操作数据及故障数据）。5.9隧道LED照明控制系统应方便地进行查询、统计和形成报表，具备权限管理功能。5.10隧道LED照明控制协议、软件应支持在线更新，方便升级：理筑Z.ZC.EI
DB21/T257620165.11车行横洞内照明灯在正常工况时应处于熄灭状态，当发生火灾或检修隧道时，应与车行横洞门联动控制或本地手动控制开启。5.12车行横洞内照明灯的开启状态信息应由控制器传到中央控制室上位机，应在照明控制界面中直观显示车行横洞内照明状态。5.13行人横洞内宜设置具有红外线感应开闭功能的照明装置，开启状态信息应由控制器传到中央控制室上位机，应在照明控制软件中直观显示行人横洞内照明状态。5.14洞外引道照明若出现故障，应100%点亮照明灯具。6设备性能要求6.1控制器和接收器的安全要求应符合GB19510.14的要求，性能要求应符合GB/T24825的要求，工作温度-40℃~+40℃，工作湿度30%~90%，大气压90~108kpa条件下均能正常工作。6.2控制器和接收器的外壳防护等级不低于IP65。6.3控制器和接收器应设置浪涌保护功能，应符合GB/T17626.5的要求。6.4控制器和接收器的金属部件，应采取充分的防腐蚀措施，防腐等级不低于WF1。6.5可按照GB19510.14中“16异常状态”的规定进行测试，不应损害控制装置的安全性。6.6输入电流谐波拉符合GB17625的规定无线电骚扰特性应符合GB17743的规定，电磁兼容抗扰度应符合GB/T18595的规定。6.7产品检验应符合JT/T939.5中“7检验规则”的规定。7系统架构7.1高速公路隧道LED照明调光控制系统主要由LED隧道灯、控制软件、控制主机、控制器和接收器构成。7.2高速公路隧道LED照明调光控制系统架构可分为两种：有隧道工业以太网架构、无隧道工业以太网架构。7.3有隧道工业以太网架构，控制器应具备以太网接，直接接入隧道现场工业以太环网，系统架构参见附录C。7.4无隧道工业以太网架构，控制器宜具备RS485串行接，系统架构参见附录D。7.5控制主机接入WAN与远程计算机客户端立连接，WAN可为专用网络或者采用公众网络，采用公众网络时需要采取VPN等加密通道传输。7.6控制主机与控制器之间通讯宜采用MODBUS-RTU或MODBUS-TCP协议。7.7控制器与接收器之间通讯宜采用附录A提供的调光控制协议。7.8接收器与灯具之间调光接宜采用PWM接。3理筑Z..EI
DB21/T257620168控制软件8.1控制软件运行于控制主机，控制室或远程控制中心通过客户端或者WEB浏览器进行访问。8.2控制软件功能应满足以下要求：8.2.1应能在图形化隧道平面图上显示每盏灯具的位置：8.2.2应能在图形化隧道平面图上显示隧道照明控制系统当前工作状况，包括系统当前时间（年、月、日、时和分)、隧道内各回路照明输出电压、电流和功率参数等；8.2.3应能根据控制器指令实时控制LED灯亮度，并可查询各照明段落灯组的工作状态，包括组号、终端状态和光强度值等：8.2.4应具备与控制器、接收器的远程通信和访问功能以及通信故障报警功能：8.2.5可通过控制软件远程调用预置照明工况预案、照明策略，具备控制模式、控制参数读取和设置功能。应具备隧道照明正常工况、养护工况、交通异常工况和火灾工况等不同工况条件预先设置功能：8.2.6应具有自动巡检功能，巡检实时状态信息包含：单灯或群组灯具亮度等级，灯具和控制装置的故障信息等：8.3高速公路隧道照明控制策略应具有综合性、系统性的结构，针对不同的应用情况、环境使用和运行工况，照明控制策略宜按表1执行：筑表素高速公秘道照明经制策好SC序号控制策略功能及响应条件1手动控制现场手动、远程手动养护工况预案控制2(事件响应)交通异常工况火灾工况3自动控制正常工况4时序控制传感器掉线或损坏、与中心通信故障8.4高速公路隧道内照明调光控制算法可参见附录B执行。9控制主机9.1控制主机可采用工业级工业计算机，可采用固态硬盘。9.2控制主机采用冗余电源。9.3控制主机宜安装于变电所照明配电柜。10控制器10.1控制器宜安装于隧道现场。理甄Z.ZC.ET
DB21/T2576201610.2隧道LED照明灯具的控制装置上应预留控制接，通讯协议宜采用附录A提供的协议。10.2.1通信接：控制器应配置至少1路RJ45以太网接和RS485接，用于与上位机通信。10.2.2输出接：控制器宜配置4路S485调光输出接。10.2.3接物理形式：宜采用螺钉式PCB接线端子，并作永久性标识。10.3调光系统通信链路拓扑结构应支持总线、星形和混合等方式。10.4控制器可设置于隧道内PLC机柜内，利用PLC机柜内的交换机直接接入隧道以太环网与照明调光控制软件通信。10.5控制器内部应具有时钟，与控制软件通讯中断后能自动接管控制权，按照预置好的时序控制或全亮状态。10.6控制器应具备简易控制界面及应急操作开关，支持现场手动控制。10.7控制器应支持广播、分组和单灯调光功能。10.8控制器应支持查询功能，控制器能够查询接收器以下基本参数：所属组、电源故障和异常、电压、电流、功率、上电亮度值和渐变时间等。10.9控制器应能承受电源额定电压±20%的波动。10.10控制器的负荷等级为三级，应做到控制器供电中断后能迅速恢复。與可筑J28:11接收器11.1接收器宜安装于LED隧道灯具上。11.2接收器输出调光信号可为PWM调光信号。11.3接收器与控制器通讯中断时，接收器应控制LED隧道灯进入全亮状态。11.4接收器调光接悬空时LED隧道灯应为全亮状态。11.5接收器应能检测LED隧道灯具电压、电流、故障状态等数据。理甄Z.ZC.ET
DB21/T25762016附录A(资料性附录)调光控制协议A.1概述本协议定义了LED隧道照明调光控制系统中控制器可实现的各项功能，以及数据交互的行为规范，本协议在设计时汲取了DALI协议和LED照明控制协议(JTT939.5)的众多优点，且弥补了DALI协议一些不足，它支持指令的广播、组播、点播模式，同时设备具有唯一的地址，并且支持在线更新功能，因其为应用层协议，所以其不限制链路的传输介质，可以在LED隧道照明灯具控制系统中广泛使用。A.1.1控制器与接收器应为主从模式，控制器为主机，接收器为从机，从机只能被动应答，接收器不能提供功能支持冲突或避免冲突的处理方法。A.1.2控制器与接收器之间采用总线连接时，通讯采用用于错误检测的双相逻辑编码。A.1.3系统总线物理层宜采用RS485接，半双工通信，波特率不低于9600bps,单回路传输距离不小于800m。A.1.4采用总线控制，调光控制器可控制的LED灯具数量不小于200盏。A.1.5支持至少16种场景模式。A.1.6每条总线回路最大支持64分组，每个接收器可数以1个或多个分组。A.2目的为规范与统一本省新或改隧道的LED隧道照明灯具控制系统中控制器与接收器之间的通讯协议而制定本协议。A.3引用协议数字可寻址灯光控制接协议[digital addressable lighting interface(DALI)control devices protocolLED照明控制协议(JT/T939.5)A.4术语A.4.1帧传送信息的基本单元，具有特定的格式。A.4.2命令码设备操作指令，以实现相应功能。A.4.3波特率传送速率，用以表示每秒传输多少位的数据。A.4.4点播对某一接收器进行控制，受控接收器响应动作并回复控制结果。A.4.5组播对具有相同组编号的接收器同时进行控制，受控接收器响应动作，但不回复控制结果。6理筑Z..EI
