DB21_T 2578-2016 高速公路隧道LED照明设计规范PDF文本

ICS3.220.20R10DB21辽宁省地方标准DB21/T25782016高速公路隧道LED照明设计规范Code for design of LED lighting in highway tunnelJ.NE2016-02-03发布2016-04-03实施辽宁省质量技术监督局发布理到素前阀Z.ZC.ET
DB21/T25782016目次前言II引言…III1范围12规范性引用文件3术语和符号14一般规定5分类.…46照明分期7照明区段划分8中、长隧道照明设计59短隧道照明设计810LED照明灯具选择911照明布筑7心51012照明计算1113照明控制14照明供配电设计.1115节能措施…11理甄Z.ZC.ET

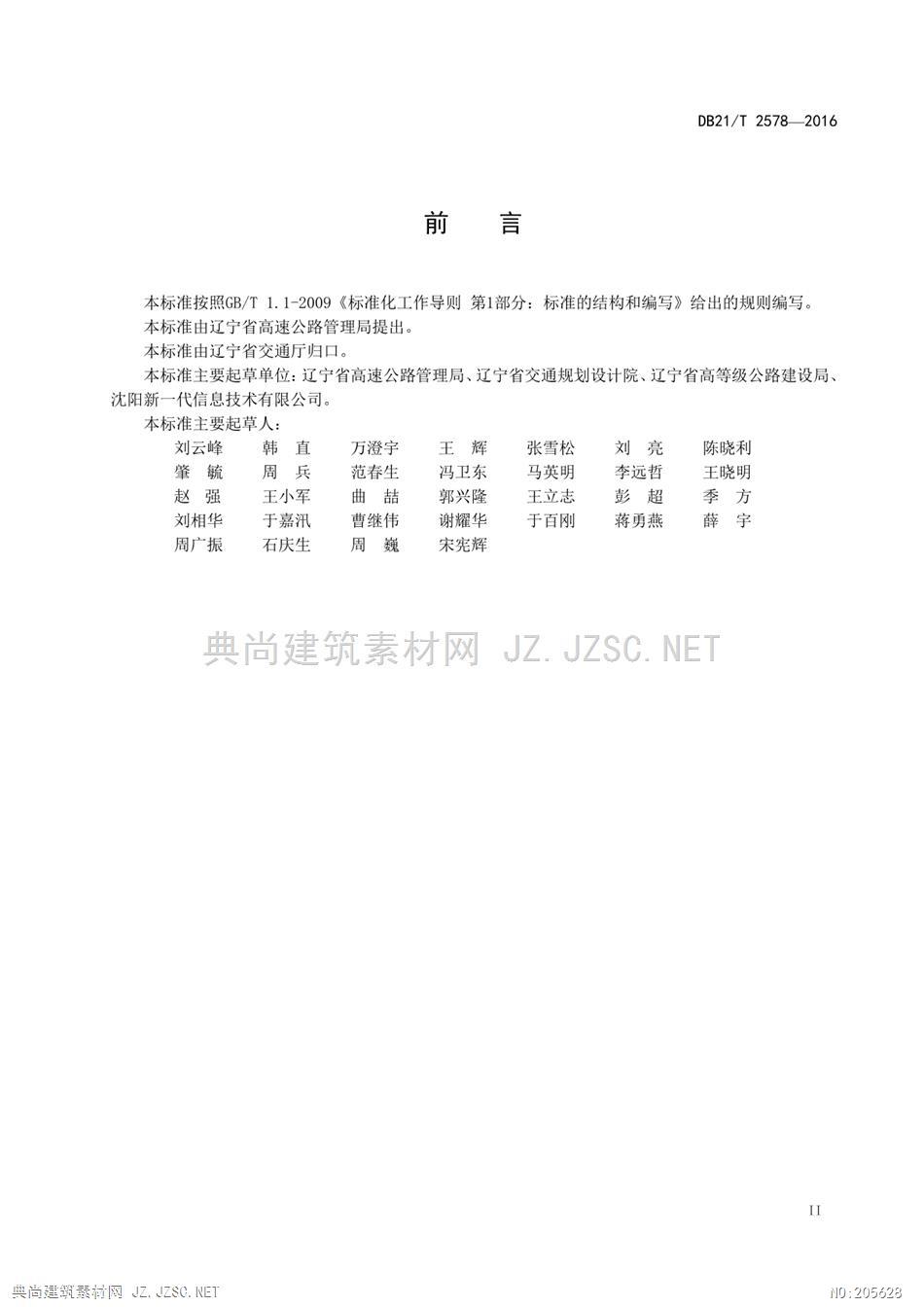

DB21/T2578-2016前言本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构和编写》给出的规则编写。本标准由辽宁省高速公路管理局提出。本标准由辽宁省交通厅归。本标准主要起草单位：辽宁省高速公路管理局、辽宁省交通规划设计院、辽宁省高等级公路设局、沈阳新一代信息技术有限公司。本标准主要起草人：刘云峰韩直万澄宇王辉张雪松刘亮陈晓利肇毓周兵范春生冯卫东马英明李远哲王晓明赵强王小军曲喆郭兴隆王立志彭超季方刘相华于嘉汛曹继伟谢耀华于百刚蒋勇燕薛宇周广振石庆生周巍宋宪辉J.NE理甄Z.ZC.ET

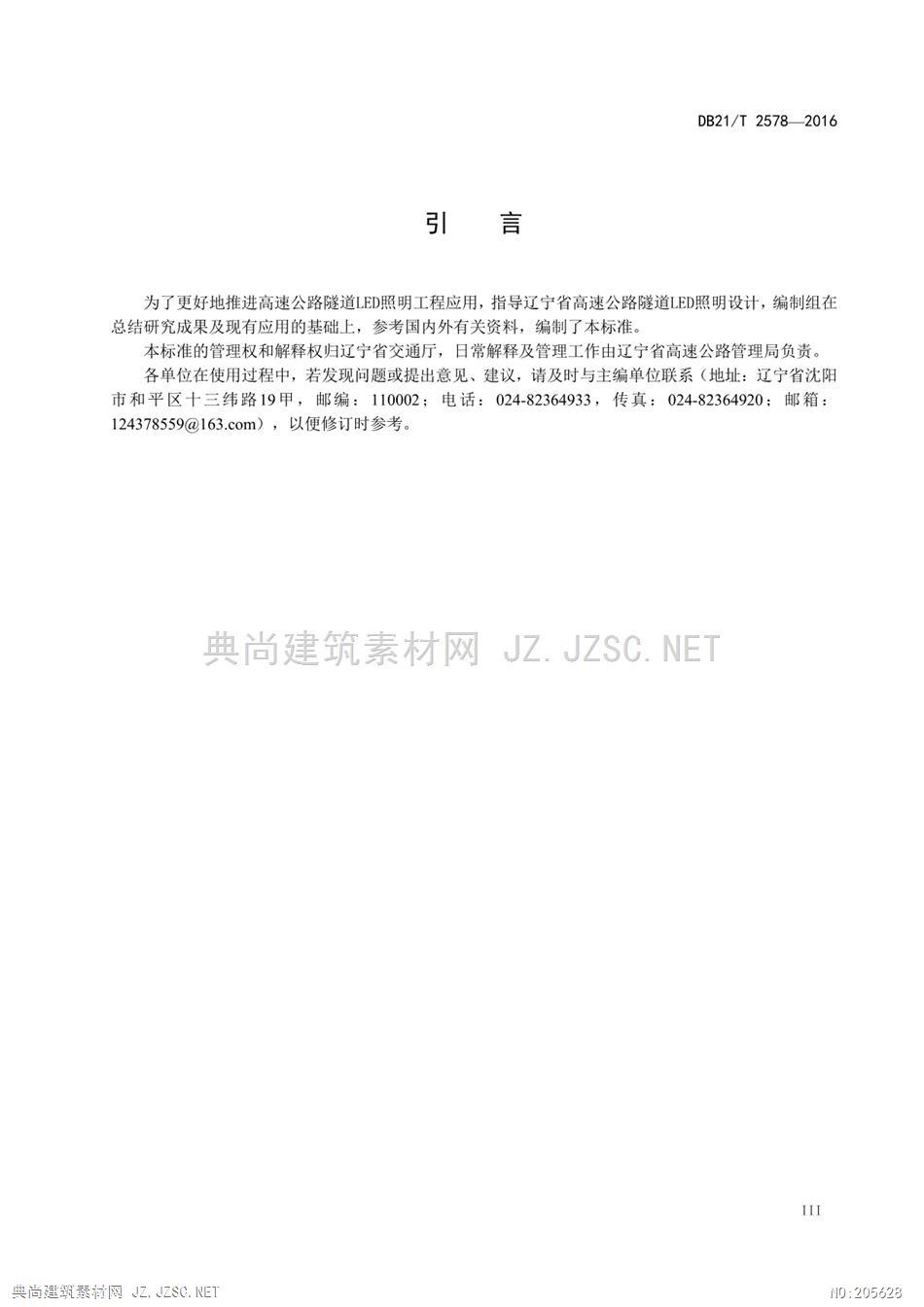

DB21/T25782016引言为了更好地推进高速公路隧道LED照明工程应用，指导辽宁省高速公路隧道LED照明设计，编制组在总结研究成果及现有应用的基础上，参考国内外有关资料，编制了本标准。本标准的管理权和解释权归辽宁省交通厅，日常解释及管理工作由辽宁省高速公路管理局负责。各单位在使用过程中，若发现问题或提出意见、议，请及时与主编单位联系（地址：辽宁省沈阳市和平区十三纬路19甲，邮编：110002：电话：024-82364933，传真：02482364920：邮箱：124378559@163.com),，以便修订时参考。J.NE111理甄Z.ZC.ET

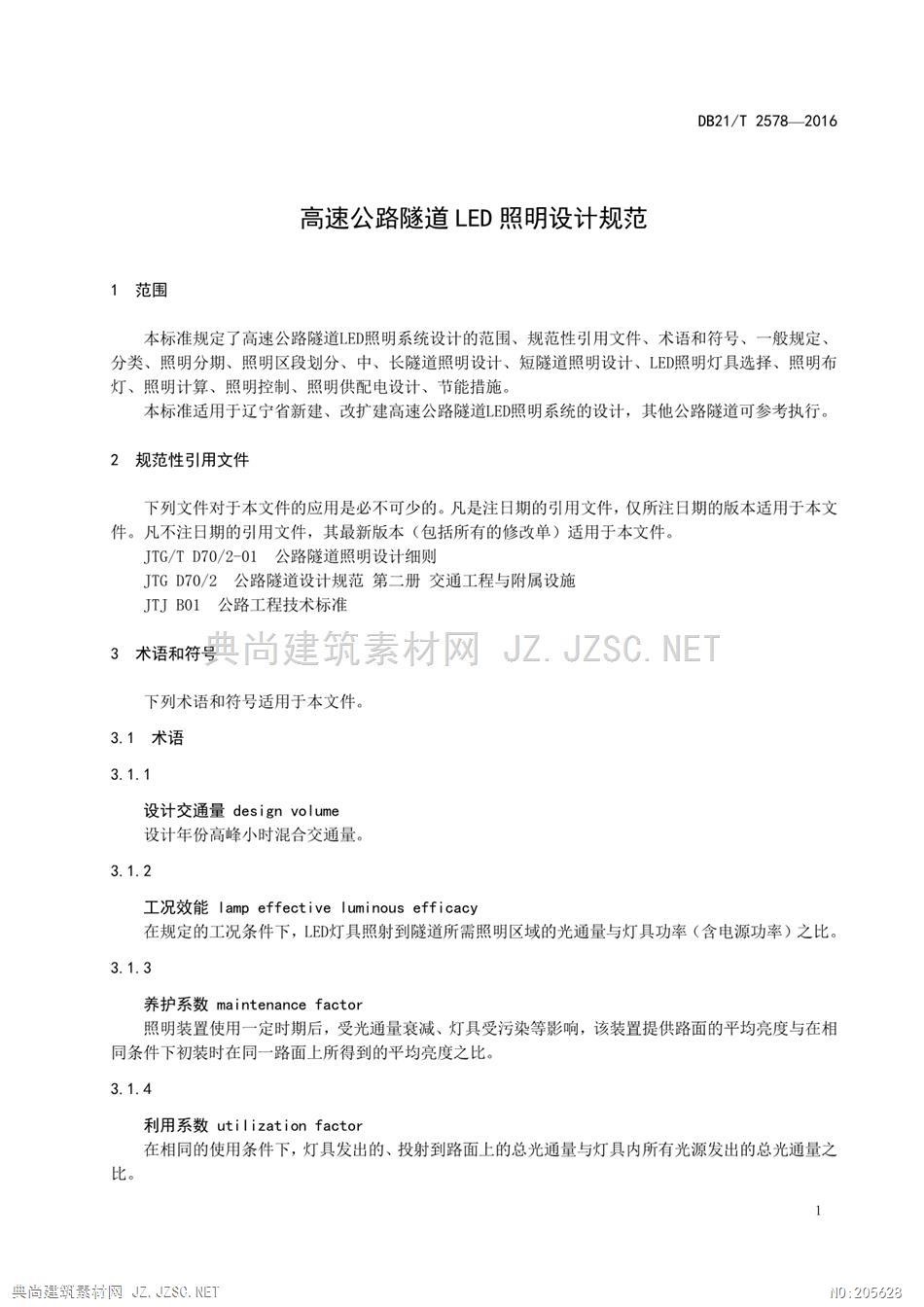

DB21/T25782016高速公路隧道LED照明设计规范1范围本标准规定了高速公路隧道LED照明系统设计的范围、规范性引用文件、术语和符号、一般规定、分类、照明分期、照明区段划分、中、长隧道照明设计、短隧道照明设计、LED照明灯具选择、照明布灯、照明计算、照明控制、照明供配电设计、节能措施。本标准适用于辽宁省新、改扩高速公路隧道LED照明系统的设计，其他公路隧道可参考执行。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。JTG/TD70/2-01公路隧道照明设计细则JTGD70/2公路隧道设计规范第二册交通工程与附属设施JTJ BO1公路工程技术标准3术语和符J.NE下列术语和符号适用于本文件。3.1术语3.1.1设计交通量design volume设计年份高峰小时混合交通量。3.1.2工况效能lamp effective luminous efficacy在规定的工况条件下，LED灯具照射到隧道所需照明区域的光通量与灯具功率（含电源功率）之比。3.1.3养护系数maintenance factor照明装置使用一定时期后，受光通量衰减、灯具受污染等影响，该装置提供路面的平均亮度与在相同条件下初装时在同一路面上所得到的平均亮度之比。3.1.4利用系数utilization factor在相同的使用条件下，灯具发出的、投射到路面上的总光通量与灯具内所有光源发出的总光通量之比。甄素前网Z]

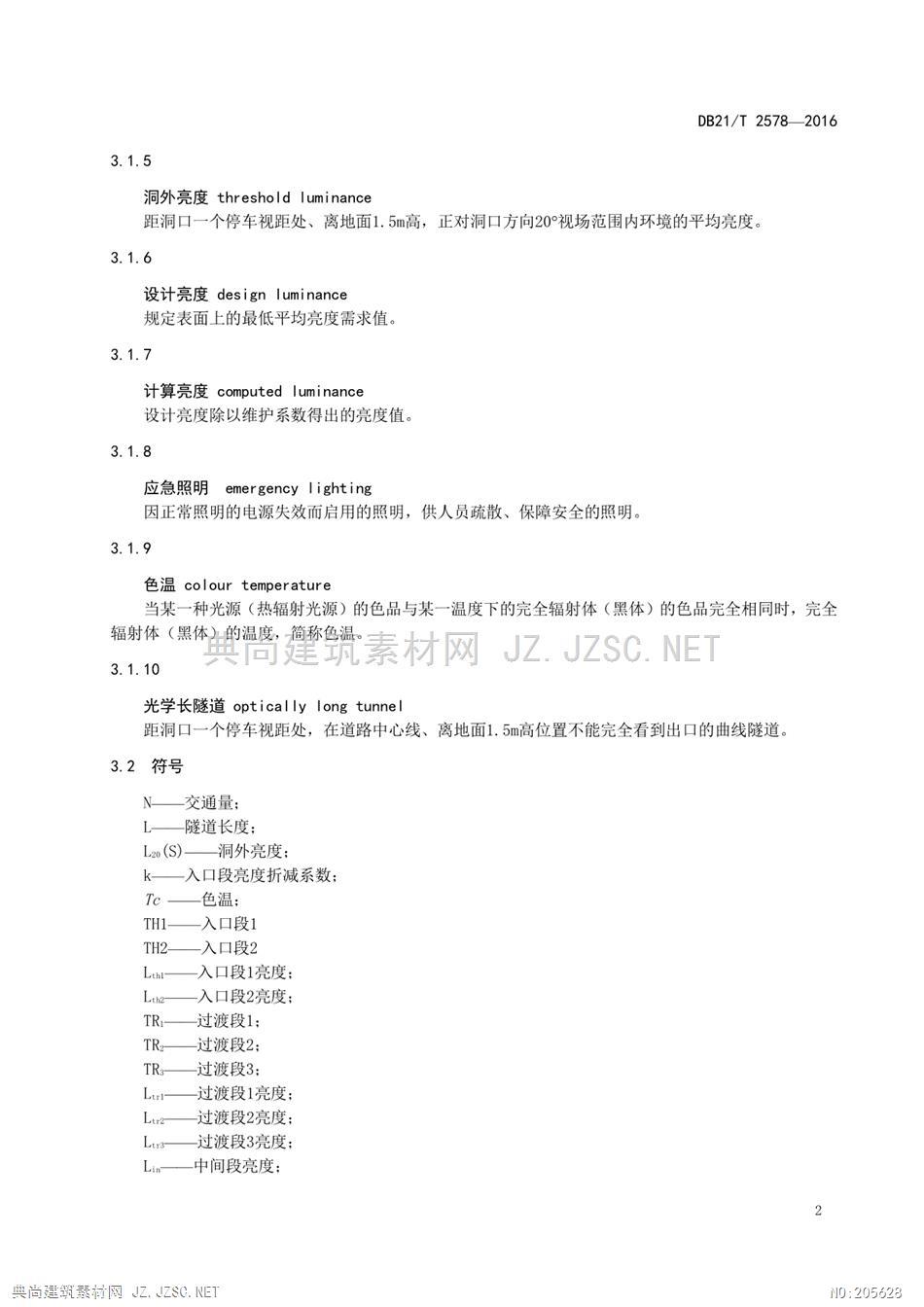

DB21/T257820163.1.5洞外亮度threshold luminance距洞一个停车视距处、离地面1.5m高，正对洞方向20°视场范围内环境的平均亮度。3.1.6设计亮度design luminance规定表面上的最低平均亮度需求值。3.1.7计算亮度computed luminance设计亮度除以维护系数得出的亮度值。3.1.8应急照明emergency lighting因正常照明的电源失效而启用的照明，供人员疏散、保障安全的照明。3.1.9色温colour temperature当某一种光源（热辐射光源）的色品与某一温度下的完全辐射体（黑体）的色品完全相同时，完全黄号筑J.E可3.1.10光学长隧道optically long tunnel距洞一个停车视距处，在道路中心线、离地面1.5m高位置不能完全看到出的曲线隧道。3.2符号N—交通量：L隧道长度：L2w(S)—洞外亮度：k一入段亮度折减系数：Tc一色温：TH1一入段1TH2—入段2L一入段1亮度：入段2亮度：TR过渡段1：TR—过渡段2：TR—过渡段3：L过渡段1亮度：L过渡段2亮度：过渡段3亮度：Lm一中间段亮度：2理甄Z.ZC.ET
DB21/T25782016D一入段TH分段长度：De一入段Tl分段长度：Du-过渡段TR分段长度：Dir过渡段TR分段长度：过渡段TR分段长度：EX出段1：EX—出段2LEXI-出段1亮度：出段2亮度：D—出段EX分段长度：D。a—出段EX分段长度：D,—照明停车视距：V设计速度：h隧道内净空高度：LE一工况效能：P—灯具功率：M一灯具的养护系数：。一灯具布置系数，对称布置时取2，交错、中线及中央侧偏单光带布置时取1：W隧道路面宽度(m);S一灯具间距(m):Uo路面莞度均越筑Lmin计算区域内路面最小亮度(cd/m)。U—路面中线亮度纵向均匀度：L'min一路面中线最小亮度(cd/m):L'max-路面中线最大亮度(cd/m)。4一般规定4.1为贯彻国家法律、法规和技术经济政策，统一高速公路隧道LED照明设计标准，指导高速公路隧道LD照明设计符合科学合理、经济安全、利用高效的原则，制订本规范。4.2高速公路隧道LED照明设计应纳入高速公路隧道总体设计。4.3高速公路隧道LED照明设计应分别针对正常和异常交通工况进行设计。4.4不设照明的高速公路隧道应设置完善的视线诱导设施。4.5高速公路隧道LD照明应进行智能调光控制设计。4.6高速公路隧道LED照明设计前应按表1收集资料。表1高速公路隧道LED照明设计基础资料调查内容描述隧址环境隧址区域地形、植被条件隧道长度、纵坡、平纵线形、墙面装饰材料与路面类型、洞结构形土结构物条件式、横断面布置及筑限界交通条件设计交通量、设计速度、交通组成、单向或双向交通3理甄Z.ZC.ET

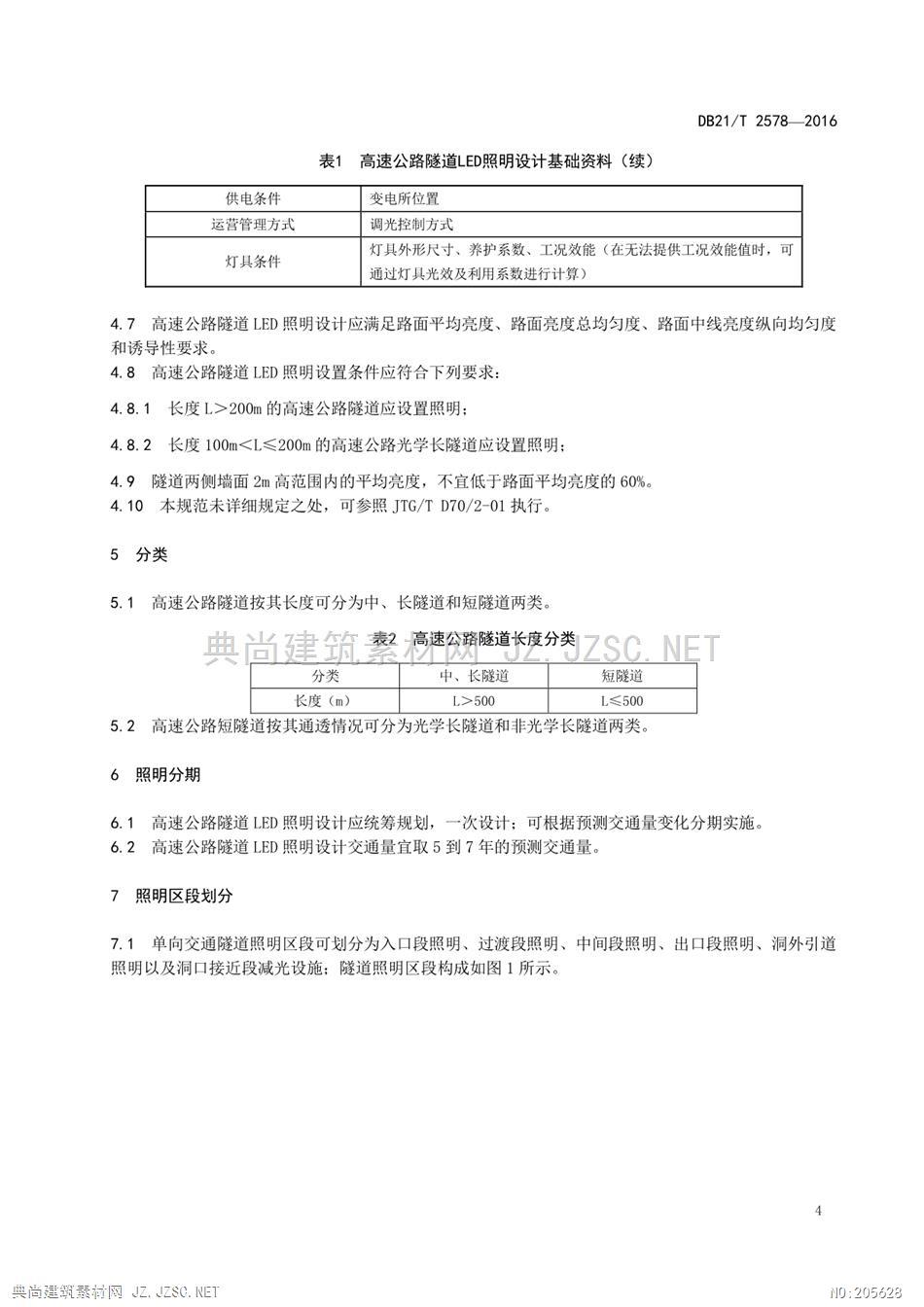

DB21/T25782016表1高速公路隧道LED照明设计基础资料（续）供电条件变电所位置运营管理方式调光控制方式灯具外形尺寸、养护系数、工况效能（在无法提供工况效能值时，可灯具条件通过灯具光效及利用系数进行计算)4.7高速公路隧道LED照明设计应满足路面平均亮度、路面亮度总均匀度、路面中线亮度纵向均匀度和诱导性要求。4.8高速公路隧道LED照明设置条件应符合下列要求：4.8.1长度L>200m的高速公路隧道应设置照明：4.8.2长度100m4.9隧道两侧墙面2高范围内的平均亮度，不宜低于路面平均亮度的60%。4.10本规范未详细规定之处，可参照JTG/TD70/2-01执行。5分类5.1高速公路隧道按其长度可分为中、长隧道和短隧道两类。筑整高速分隧道度分类分类分类中、长隧道短隧道长度(m)L>500L≤5005.2高速公路短隧道按其通透情况可分为光学长隧道和非光学长隧道两类。6照明分期6.1高速公路隧道LD照明设计应统筹规划，一次设计：可根据预测交通量变化分期实施。6.2高速公路隧道LED照明设计交通量宜取5到7年的预测交通量。7照明区段划分7.1单向交通隧道照明区段可划分为入段照明、过渡段照明、中间段照明、出段照明、洞外引道照明以及洞接近段减光设施：隧道照明区段构成如图1所示。理甄Z.ZC.ET
DB21/T25782016碰道长度近应曲线DoyDa DitI Dral DeoDDD接近段入段过渡段中间段出段外甘外引首图例w厂一中间段照明/基本照明?入段加器解母明过渡段加强照明出段明强超即mm四洞外引道照明P—洞：S一接近段起点：A一一适应点：d一一适应距离：图1单向交通隧道照明系统分段简图7.2双向交通隧道照明区段可划分为入段照明、过渡段照明、中间段照明、洞外引道照明以及洞接近段减光设施：隧道照明区段构成如图2所示。?2222222222222222222222222222222222222222222222222222222222道长度适应曲适应曲线1Der 1Dr2 Dir DocDig接近段入段过渡段中间段过渡段入段接近段洞外引外道图例：西中间段照明/基本照明入及加型明过渡段加强照明外引道据明图2双向交通隧道照明系统分段简图7.3隧道入段、过渡段、出段照明应由基本照明和加强照明组成：基本照明应与中间段照明一致。8中、长隧道照明设计8.1入段照明8.1.1入段设计亮度8.1.1.1入段宜划分为TH1、TH2两个照明段，与之对应的设计亮度应分别按式(1)、式(2)计算：Lh1=k×L20(S).…(1)Lh2=0.5×k×L0(S)(2)理甄Z.ZC.ET
DB21/T257820168.1.1.2入段设计亮度折减系数k可按表3取值。表3入段设计亮度折减系数k取值表设计交通量N[(veh/(h·ln)]设计速度t(kmh)单向交通双向交通12010080≥1200≥6500.0700.0450.035≤350≤1800.0500.0350.0258.1.2洞外亮度取值方法8.1.2.1初步设计阶段可按JTG/TD70/2-01表4.2.1取值8.1.2.2施工图设计阶段宜进行洞外亮度实测，新隧道宜采用环境简图法确定L0(S)值，改造隧道宜采用数码相机法确定L(S)值。8.1.2.3洞外亮度实测值与设计取值的误差如超出±25%，应调整照明系统的设计。8.1.3入段长度计算8.1.3.1入段长度应按式(3)计算：D1=D,=21.154D.-h-1.5tan10"(3)8.1.3.2停车视距D.可按JTG/TD70/2-01表4.2.3取值。8.1.4连续隧道入段照明当两座隧道间的行驶时间按设计速度计算小于15s,且通过前一座隧道的行驶时间大于30s时，后续隧道入段设计亮度应进行折减，亮度折减率可按表4取值。∠○U.N上「表4后续隧道入段设计亮度折减率两隧道之间行驶时间t(s)t<2<>2≤t<5<>5≤t<1010≤t<15<>后续隧道入段亮度折减率(%)503025208.2过渡段照明8.2.1过渡段宜渐变递减原则，划分为TR1、TR2、TR3三个照明段，其设计亮度宜按表5取值。表5过渡段设计亮度照明段TRTR2TR亮度Lr4=0.15Lh1L2=0.05LoLa=0.02L18.2.2过渡段长度应按下列公式计算：(1)过渡段1长度应按式(4)计算：DuDum+Du+v(4)31.8(2)过渡段2长度应按式(5)计算：Du2=2v,(5)1.8(3)过渡段3长度应按式(6)计算：6理到素前阀Z.ZC.ET
