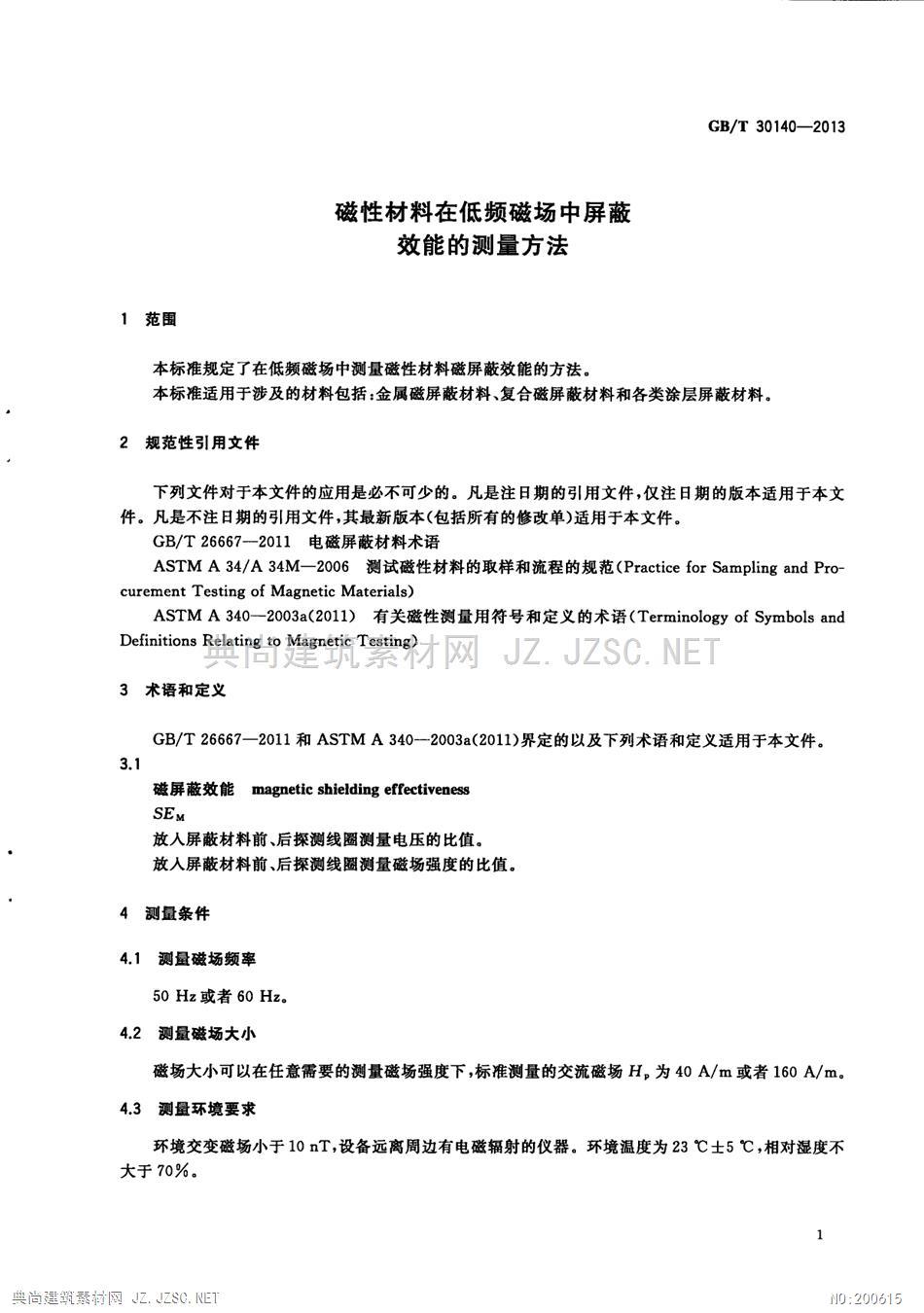

GB/T30140-2013磁性材料在低频磁场中屏蔽效能的测量方法1范围本标准规定了在低频磁场中测量磁性材料磁屏蔽效能的方法。本标准适用于涉及的材料包括:金属磁屏蔽材料、复合磁屏蔽材料和各类涂层屏蔽材料。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。GB/T26667一2011电磁屏蔽材料术语ASTM A34/A34M一2006测试磁性材料的取样和流程的规范(Practice for Sampling and Pro-curement Testing of Magnetic Materials)ASTM A340一2003a(2011)有关磁性测量用符号和定义的术语(Terminology of Symbols andDefjaite兴蹩"筑T繁J.NE可3术语和定义GB/T26667一2011和ASTM A340一2003a(2011)界定的以及下列术语和定义适用于本文件。3.1磁屏蔽效能magnetic shielding effectivenessSEM放人屏蔽材料前、后探测线圈测量电压的比值。放人屏蔽材料前、后探测线圈测量磁场强度的比值。4测量条件4.1测量磁场频率50Hz或者60Hz。4.2测量磁场大小磁场大小可以在任意需要的测量磁场强度下,标准测量的交流磁场H。为40A/m或者160A/m。4.3测量环境要求环境交变磁场小于10nT,设备远离周边有电磁辐射的仪器。环境温度为23℃士5℃,相对湿度不大于70%。罚素衬阀Z.Z沁.ET

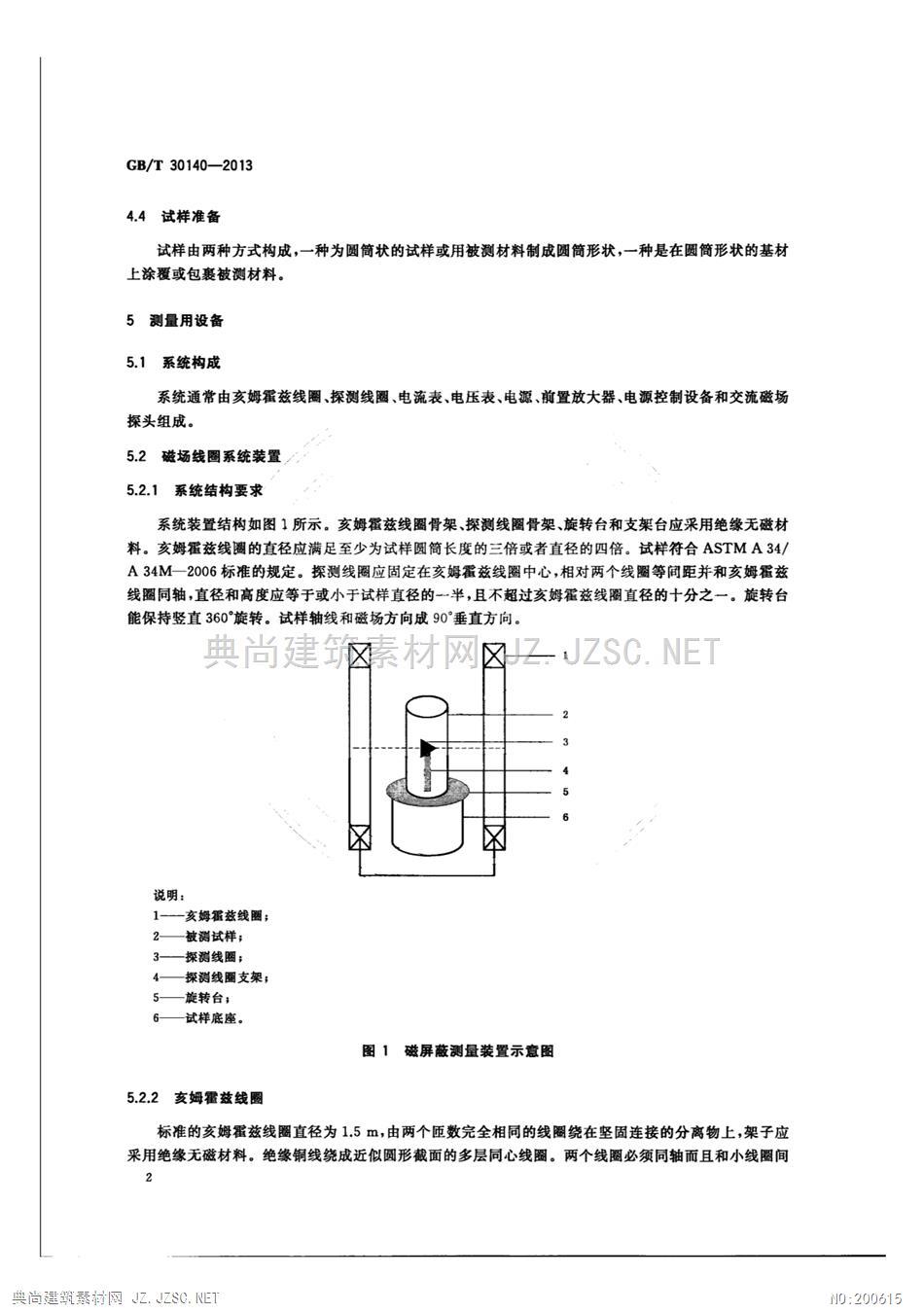

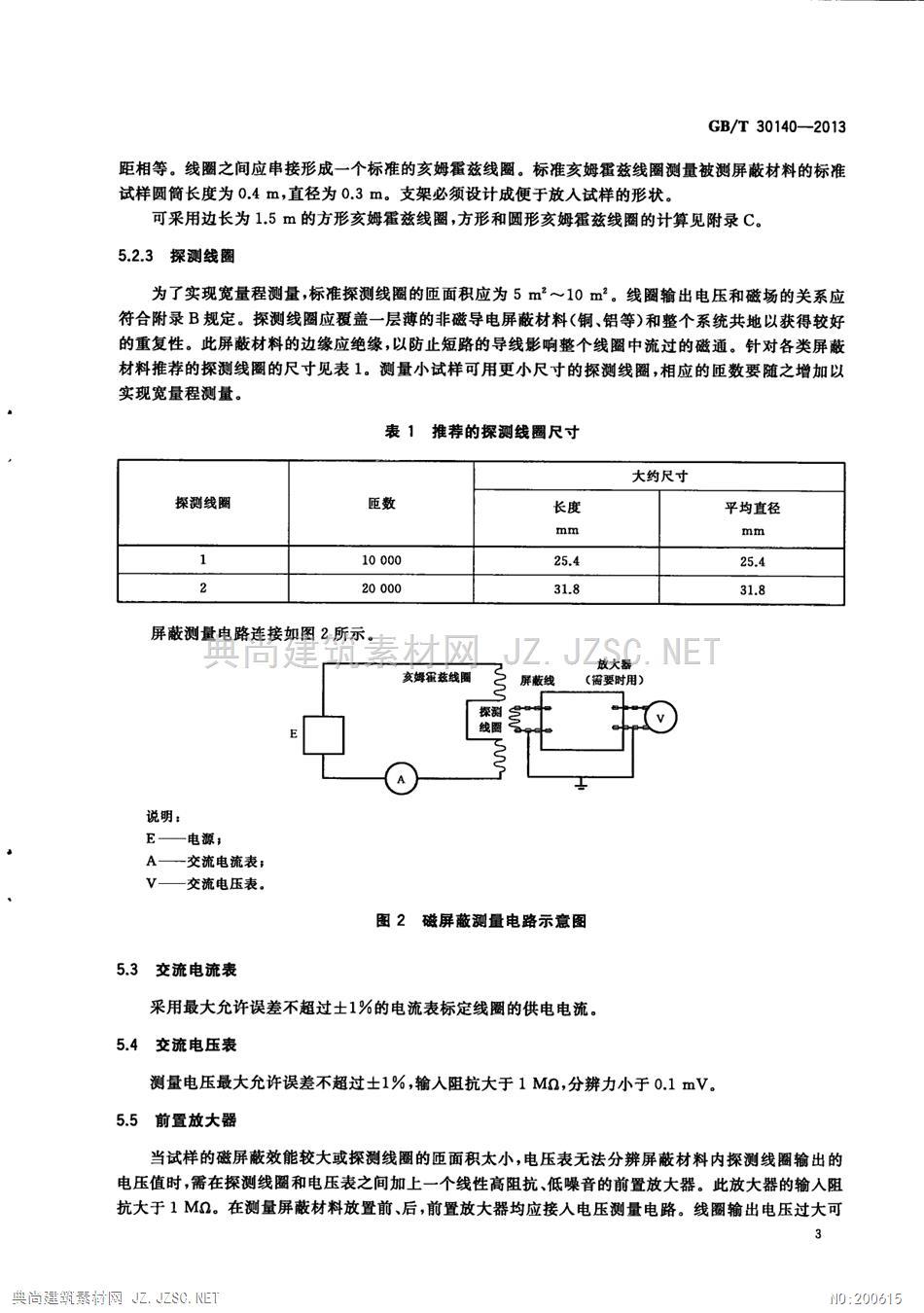

GB/T30140-2013距相等。线圈之间应串接形成一个标准的亥姆霍兹线圈。标准亥姆蛋兹线圈测量被测屏蔽材料的标准试样圆筒长度为0.4m,直径为0.3m。支架必须设计成便于放人试样的形状。可采用边长为1.5m的方形亥姆霍兹线圈,方形和圆形亥姆霍兹线圈的计算见附录C。5.2.3探测线圈为了实现宽量程测量,标准探测线圈的匝面积应为5m2~10m2。线圈输出电压和磁场的关系应符合附录B规定。探测线圈应覆盖一层薄的非磁导电屏蔽材料(铜、铝等)和整个系统共地以获得较好的重复性。此屏蔽材料的边缘应绝缘,以防止短路的导线影响整个线圈中流过的磁通。针对各类屏敲材料推荐的探测线圈的尺寸见表1。测量小试样可用更小尺寸的探测线圈,相应的匝数要随之增加以实现宽量程测量。表1推荐的探测线圈尺寸大约尺寸探测线圈匝数长度平均直径mmmm11000025.425.422000031.831.8屏蔽测量电路连接如图2所示。三17c大备亥姆霍兹线圆屏蔽线(橘要时用)说明:E一电源;A一交流电流表:V一交流电压表。图2磁屏蔽测量电路示意图5.3交流电流表采用最大允许误差不超过士1%的电流表标定线圈的供电电流。5.4交流电压表测量电压最大允许误差不超过士1%,输人阻抗大于1Mn,分辨力小于0.1mV。5.5前置放大器当试样的磁屏蔽效能较大或探测线圈的匝面积太小,电压表无法分辨屏蔽材料内探测线圈输出的电压值时,需在探测线圈和电压表之间加上一个线性高阻抗、低噪音的前置放大器。此放大器的输入阻抗大于1M。在测量屏蔽材料放置前、后,前置放大器均应接入电压测量电路。线圈输出电压过大可3览Z.ZC.ET

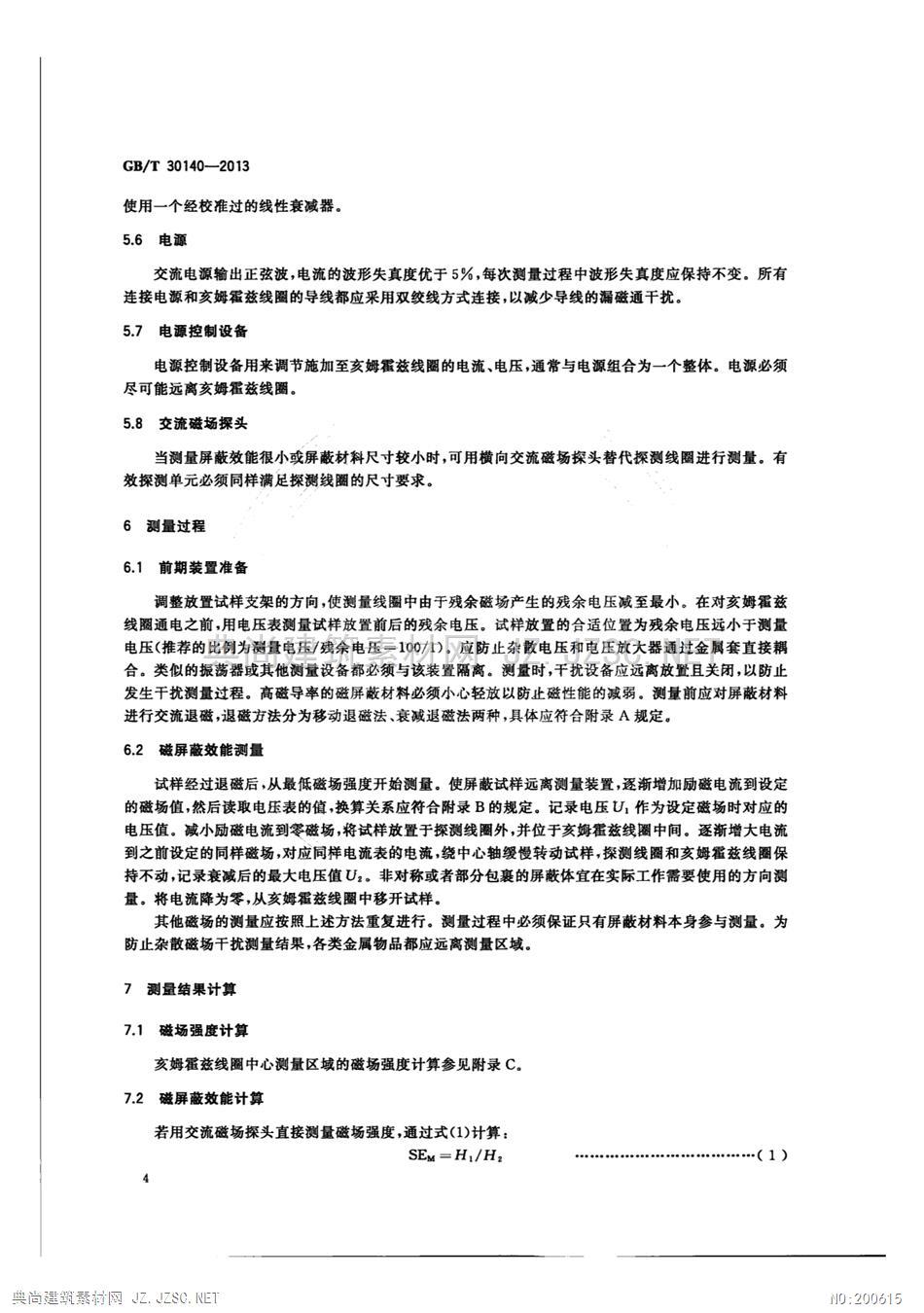

GB/T30140-2013使用一个经校准过的线性衰减器。5.6电源交流电源输出正弦波,电流的波形失真度优于5%,每次测量过程中波形失真度应保持不变。所有连接电源和亥姆霍兹线圈的导线都应采用双绞线方式连接,以减少导线的漏磁通干扰。5.7电源控制设备电源控制设备用来调节施加至亥姆霍兹线圈的电流、电压,通常与电源组合为一个整体。电源必须尽可能远离亥姆霍兹线圈。5.8交流磁场探头当测量屏蔽效能很小或屏蔽材科尺寸较小时,可用横向交流磁场探头替代探测线圈进行测量。有效探测单元必须同样满足探测线圈的尺寸要求。6测量过程6.1前期装置准备调整放置试样支架的方向,使测量线圈中由于残余磁场产生的残余电压减至最小。在对亥姆霍兹线圈通电之前,用电压表测量试样放置前后的残余电压。试样放置的合适位置为残余电压远小于测量电压(推荐的比例为测量电压/残余电压云100),应防止杂敢电压和电压放大器通过金属套直接耦合。类似的振荡器或其他测量设备都必须与该装置隔离。测量时,干扰设备应远离放置且关闭,以防止发生干扰测量过程。高磁导率的磁屏蔽材料必须小心轻放以防止磁性能的减弱。测量前应对屏蔽材料进行交流退磁,退磁方法分为移动退磁法、衰减退磁法两种,具体应符合附录A规定。6.2磁屏蔽效能测量试样经过退磁后,从最低磁场强度开始测量。使屏蔽试样远离测量装置,逐渐增加励磁电流到设定的磁场值,然后读取电压表的值,换算关系应符合附录B的规定。记录电压U,作为设定磁场时对应的电压值。减小励磁电流到零磁场,将试样放置于探测线圈外,并位于亥姆霍兹线圈中间。逐渐增大电流到之前设定的同样磁场,对应同样电流表的电流,绕中心轴缨慢转动试样,探测线圈和亥姆霍兹线圈保持不动,记录衰减后的最大电压值U:。非对称或者部分包襄的屏蔽体宜在实际工作需要使用的方向测量。将电流降为零,从亥姆霍兹线圈中移开试样。其他磁场的测量应按照上述方法重复进行。测量过程中必须保证只有屏蔽材料本身参与测量。为防止杂散磁场干扰测量结果,各类金属物品都应远离测量区域。7测量结果计算7.1磁场强度计算亥姆霍兹线圈中心测量区域的磁场强度计算参见附录C。7.2磁屏蔽效能计算若用交流磁场探头直接测量磁场强度,通过式(1)计算:SEM=H1/H:……04…(1)筑Z.ZC.E1

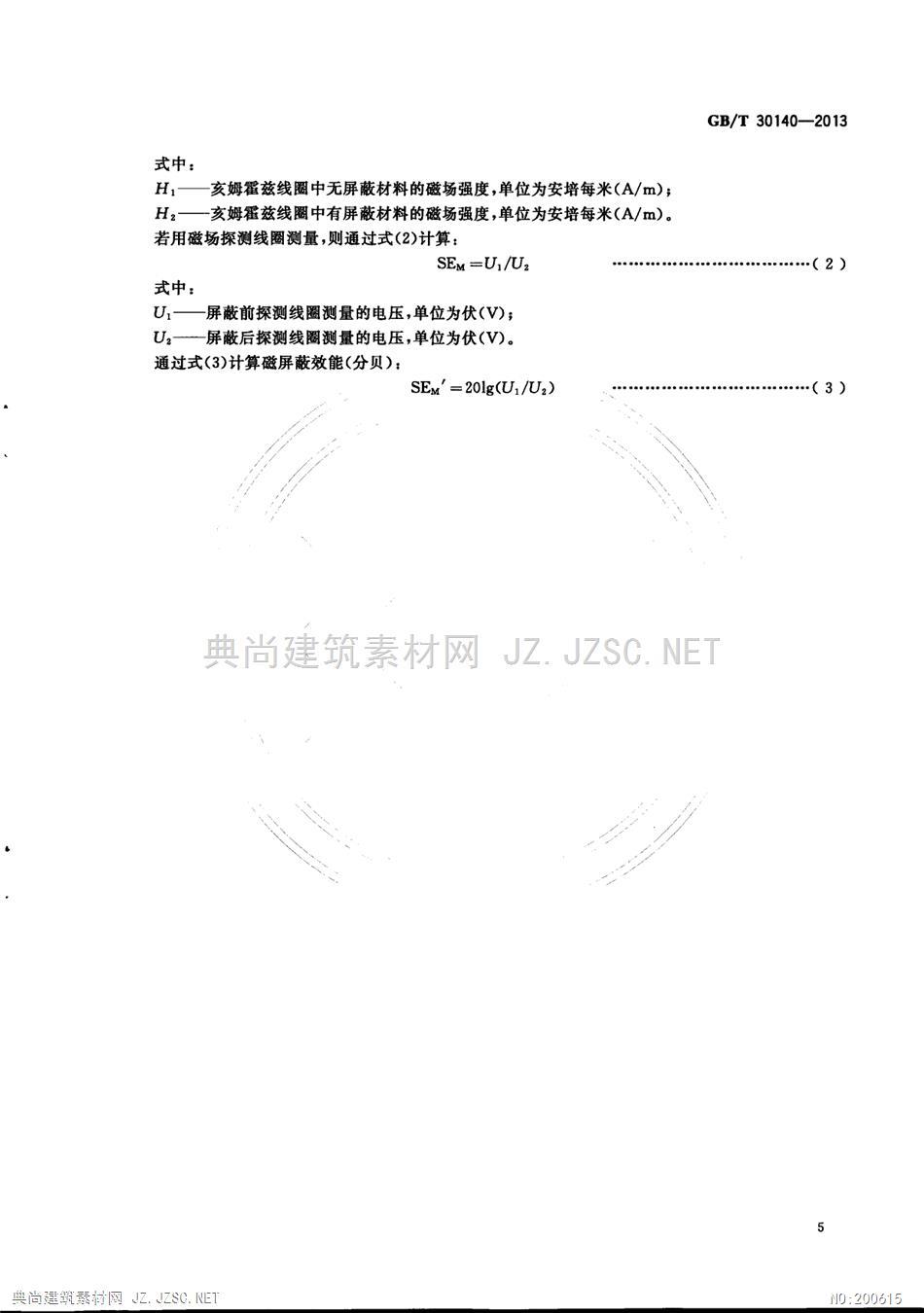

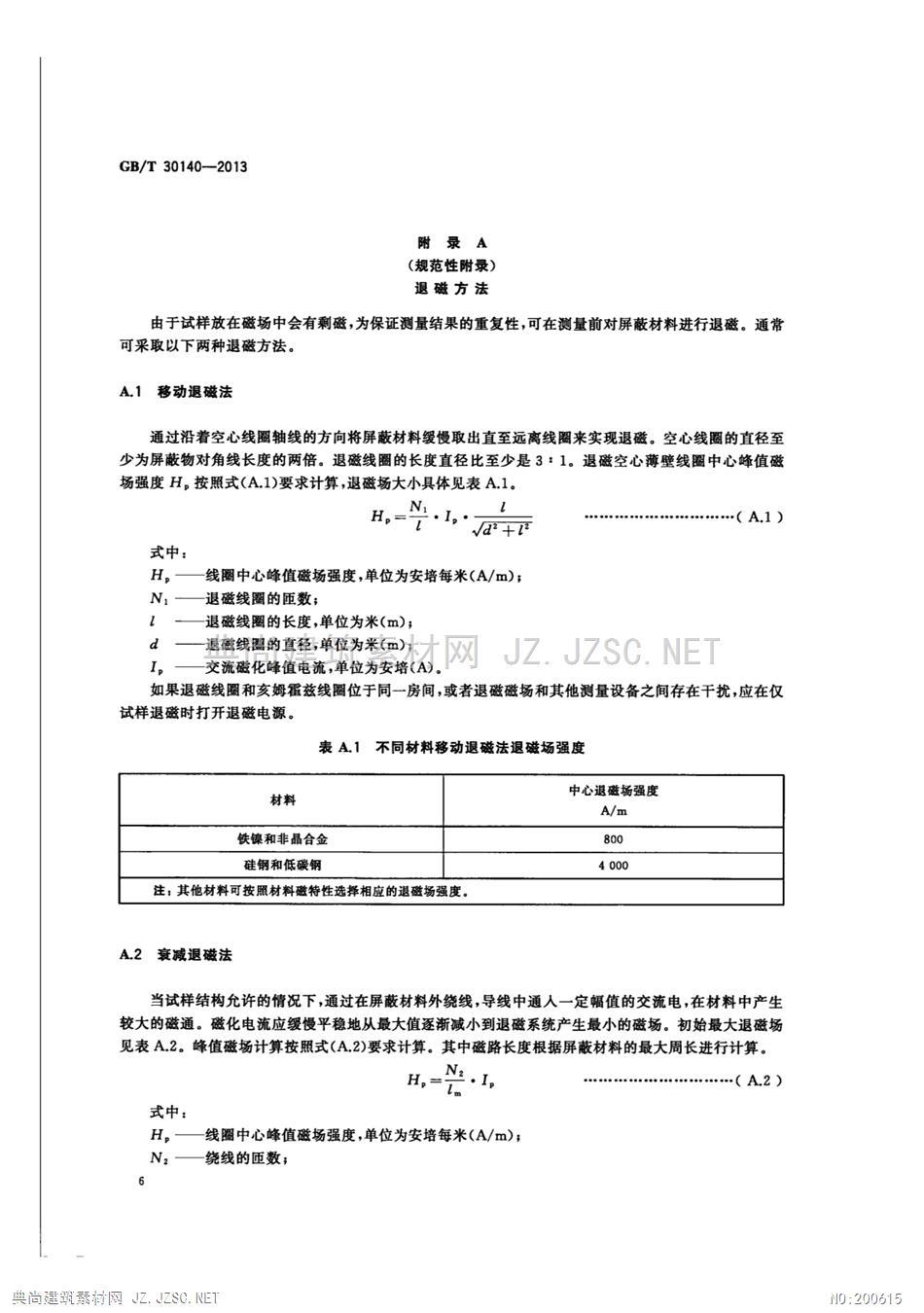

GB/T30140-2013附录A(规范性附录)退磁方法由于试样放在磁场中会有剩磁,为保证测量结果的重复性,可在测量前对屏蔽材料进行退磁。通常可采取以下两种退磁方法。A1移动退磁法通过沿着空心线圈轴线的方向将屏蔽材料缓慢取出直至远离线圈来实现退磁。空心线圈的直径至少为屏蔽物对角线长度的两倍。退磁线圈的长度直径比至少是3:1。退磁空心薄壁线圈中心峰值磁场强度H。按照式(A1)要求计算,退磁场大小具体见表A.1。H,-…(A.1)√a+式中:H。—线圈中心峰值磁场强度,单位为安培每米(A/m):N,—退磁线圈的匝数;退磁线圈的长度,单位为米(m);d退磁线温的直径,单位为米()不才I。—交流磁化峰值电流,单位为安培(A)。如果退磁线圈和亥姆霍兹线圈位于同一房间,或者退磁磁场和其他测量设备之间存在干扰,应在仅试样退磁时打开退磁电源。表A1不同材料移动退磁法退磁场强度中心退磁畅强度材料A/m铁镍和非晶合金800硅钢和低碳钢4000注,其他材料可按照材料磁特性选择相应的退磁场强度,A2衰减退磁法当试样结构允许的情况下,通过在屏蔽材料外绕线,导线中通人一定幅值的交流电,在材料中产生较大的磁通。磁化电流应缓慢平稳地从最大值逐渐减小到退磁系统产生最小的磁场。初始最大退磁场见表A2。峰值磁场计算按照式(A2)要求计算。其中磁路长度根据屏蔽材料的最大周长进行计算。,-兴1……(A2)式中:H,一线圈中心峰值磁场强度,单位为安培每米(A/m):N2-绕线的匝数,6筑素村网Z.Z沁.ET
