GBZ 28865-2012 抗电磁干扰软磁铁氧体材料规范PDF文本

ICS29.100.10L19中华人民共和国国家标准化指导性技术文件GB/Z28865-2012抗电磁干扰软磁铁氧体材料规范Specification for anti-EMI soft ferrite materialsJ.NE2012-11-05发布2013-02-15实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布闐Z..ET
GB/Z28865-2012前言本指导性技术文件依据GB/T1.1一2009给出的规则起草。本指导性技术文件仅供参考，有关对本指导性技术文件的议和意见，向国务院标准化行政主管部门反映。本指导性技术文件由中华人民共和国工业和信息化部提出。本指导性技术文件由全国磁性元件与铁氧体材料标准化技术委员会(SAC/TC89)归。本指导性技术文件由西南应用磁学研究所负责起草。本指导性技术文件主要起草人：张仕俊、彭清贵、胡滨、刘剑。理罚素前网ZC.NT
GB/Z28865-2012抗电磁干扰软磁铁氧体材料规范1范围本指导性技术文件规定了抗电磁干扰软磁铁氧体材料的分类、材料牌号、主要磁性能及其试验方法。本指导性技术文件适用于抗电磁干扰软磁铁氧体材料。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2421.1一2008电工电子产品环境试验概述和指南(IEC60068-1:1988,IDT)GB/T2900.60-2002电工术语电磁学(IEC60050(121):1998,NEQ)GB/T9637一2001电工术语磁性材料与元件(eqv IEC60050(901):1973)GB/Z28870一2012抗电磁干扰软磁铁氧体材料的测量方法3定义GB/T2900.60-2002和GB/T9637一2001界定的以及下列术语和定义适用于本文件。3.1标称阻抗normalized impedanceZN规定尺寸磁珠在规定测试条件下，单匝阻抗与磁心常数C,的乘积。3.2饱和磁通密度saturation flux densityB磁场强度最大值能使材料磁化到饱和时的磁通密度。3.3居里温度Curie temperatureTe铁磁性材料或亚铁磁性材料由铁磁状态或亚铁磁状态转变为顺磁状态的临界温度。4分类4.1材料分类4.1.1本指导性技术文件规定的材料属软磁铁氧体材料。4.1.2抗电磁干扰软磁铁氧体材料按其化学组成主要分为NiZn系列、NiCuZn系列和MnZn系列。4.1,3每个系列有若干牌号，每个牌号的材料可根据所需要的形状和尺寸加工制成各种规格的抗电磁干扰软磁铁氧体磁心。1筑素前网Z.ZC.ET
GB/Z28865-20124.2材料牌号4.2.1抗电磁干扰软磁铁氧体材料的牌号由下列三部分组成：a)第1部分：材料的主称：用汉语拼音字母表示。K表示抗电磁干扰材料；b)第2部分：材料类别，用议语拼音字母表示。N表示NiZn系列和NiCuZn系列；M表示MnZn系列；?)第3部分：材料的主要磁性能特征，用阿拉伯数字表示材料的起始磁导率。4.2.2材料牌号示例抗电磁干扰软磁铁氧体材料牌号示例：KN.150表示材料的起始磁导率标称值为150。起始磁导率<1000的<>直接用数字表示，起始磁导率≥1000的用k代表1000表示NiZn系列、NiCuZn系列表示抗电磁干扰5要求主要抗电磁干扰软磁铁氧体材料的典型磁性能应分别符合表1、表2的规定！表K泰小C20铁氧体村料典型滩性能.NE丁频率标称阻抗饱和磁通密度居里温度电阻率起始磁导率牌号4士20%fZxB.TeMHza/m℃n·mKN2k5250010≥20000≥0.28≥100≥10KN1k5150030≥30000≥0.30≥110≥105KN90090030≥30000≥0.32≥125≥105KN550550100≥40000≥0.35≥150≥105KN250250100≥40000≥0.35≥200≥105KN120120300≥50000≥0.32≥250≥105KN4545300≥50000≥0.31≥300≥105注：制造商可提供其他补充牌号的材料，如起始磁导率(4)更高的抗电磁干扰软磁铁氧体材料·测试温度：25℃±3℃.。与4相关的标称阻抗的测试频率。·用5X2X10mm的磁珠在温度为25℃土3℃的条件下测量，仅适用于标称阻抗的测量。d在外加磁场强度H。=1600A/m,25℃士3℃温度条件下测量.2筑素前网
GB/Z28865-2012表2KM类MnZn铁氧体材料典型磁性能起始磁导率·频率标称阻抗饱和磁通密度居里温度电阻率牌号fZyBTe4±30%MHzQ/m2℃·mKM5k555003≥20000≥0.41≥140≥1KM7k575001≥10000≥0.41≥130≥0.2KMIok100001≥10000≥0.38≥120≥0.2KM12k120000.5≥10000≥0.38≥100≥0.2注：制造商可提供其他补充牌号的材料，如起始磁导率(4)更高的抗电磁干扰软磁铁氧体材料。·测试温度：25℃士3℃。·与：相关的标称阻抗的测试频率。·用5×2X10mm的磁珠在温度为25℃士3℃的条件下测量，仅适用于标称阻抗的测量。·在外加磁场强度H。=1194A/m,25℃土3℃温度条件下测量。6斌验方法6.1试验环境除另有规定外，应按GB/T2421.12008所规定的标准大气条件进行所有检验、6.2试验样品样品应由生产中通常使用的设备和工艺制造。试样标称尺寸按GB/Z28870一2012规定。6.3检验方法抗电磁干扰软磁铁氧体材料的试验方法按GB/Z28870一2012规定。理筑素前网Z.ZC.ET

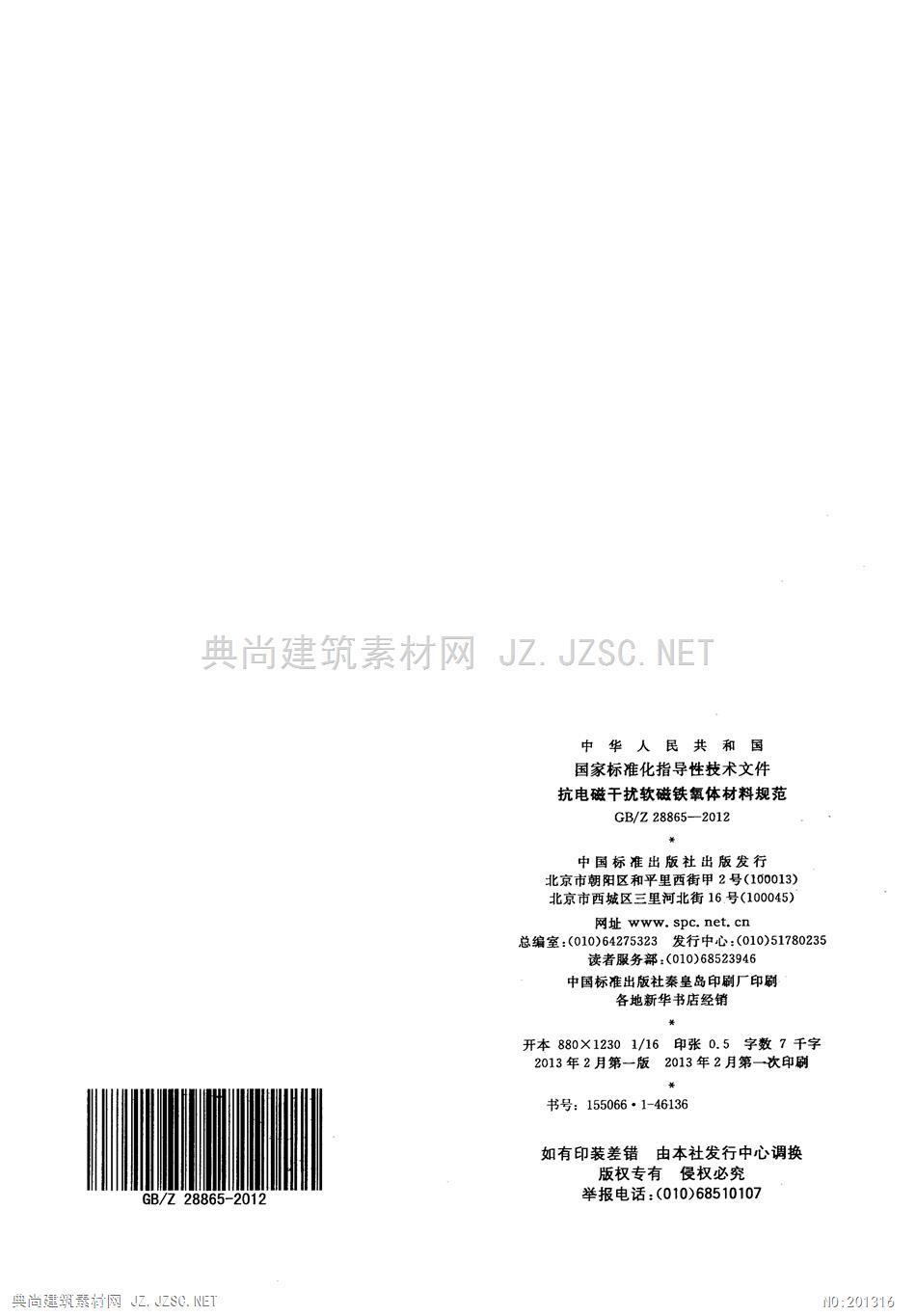

中华人民共和国国家标准化指导性技术文件抗电磁干扰软磁铁氧体材料规范GB/Z28865-2012中国标准出版社出版发行北京市朝阳区和平里西街甲2号(100013)北京市西城区三里河北街16号(100045)网址www.spc.net.cn总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946中国标准出版社桊皇岛印刷厂印刷各地新华书店经销开本880×12301/16印张0.5字数7千字2013年2月第一版2013年2月第一次印刷书号：155066·1-46136如有印装差错由本社发行中心调换版权专有侵权必究GB/Z28865-2012举报电话：(010)68510107理筑素前网Z.ZC.ET
