IEC62305-4 雷电防护-第4部分：建筑物内电气和电子系统PDF文本图标图集免费下载PDF文本

IEC62305-4:2006雷电防护-第4部分：筑物内电气和电子系统 Protection against lightning Part4:Eiectrical and electronic systems within structures J.NEI 翻译：郭晋校审：关象石校审说明：在EC62305-4:2006正式出版物中，1)图C.12有印刷错误，已纠正 2)D.1.2中LPZ0B处选用In测试的SPD与正文中3.9的 “LPZ不一定有物理界面”的定义矛盾，与IEC61643-12,IEC61643-22在进行S1~S4曲分后选用Imp或In有一定矛盾。也与本标准中B.2.2中LPZ1边界选用Imp测试的SPD 相矛盾。運罚素前网Z.ZS沁.ET

次前信 I 引言 1范围 44444444222 2规范性引用文件 3术语和定义 4雷击电磁脉冲(LEMP)防护系统(LPMS)的设计和安装 4.1LEMP防护系统(LPMS)的设计 3 4.2防雷区(LPZ).5 4.3LPMS中基本防护措施 …8 5接地和等电位连接 .8 5.1接地装置 5.2等电位连接网络 9 .10 5.3等电位连接带 5.4LPZ交界处的等电位连接 14 15 5.5等电位连接导体的材质和尺寸 6磁场屏蔽和线缆布线 15 15 6.1格榻形大空间屏蔽 .15 6.2内部线缆屏蔽 6.3内部线缆布线 15 .15 然痛素材透又S6忙国 6.4 16 16 7协调配合的SPD防护 16 8LPMS的管理 .16 8.1LPMS管理计划 .16 8.2LPMS的检查 17 8.3维护附录A(资料性附录)在LP2中评估电磁环境的基础 18 附录B(资料性附录)已成筑物中LEP防护措施的实施 19 36 附录C(资料性附录)SPD的配合附录D(资料性附录)SPD的选型和安装 47 .6 图（图号及页号从略）表（表号及页号从略）1 蜀素荷网Z.Z沁.ET

国际电工委员会雷电防护第4部分：筑物内电气和电子系统前言 1)IEC(国际电工委员会)是国际性标准化组织，由各国家电工委员会(IEC国家委员会)组成。国际电工委员会的宗旨是促进在电气和电子工程领域有关标准化问题的国际合作。为了这一宗旨及其他活动需要，国际电工委员会出版国际标准、技术规范、技术报告、公开规范(PAS)和指南 (以下统称为IEC出版物)。这些出版物的编制工作由技术委员会进行：任何对正在进行的项目感兴趣的IEC国家委员会均可参与编制工作。与IEC有联系的各国际、政府和非政府的组织也可参与编制工作。IEC与国际标准化组织(ISO)依照两组织间的协议密切合作。2)IC在技术问题快报中发表的正式决定或协议尽可能的代表了国际上在相关领域中多数人的统一意见，因为技术委员会是由各相关IEC国家委员会的代表组成的。3)IEC的出版物具有为国际应用提供议的功能，并被IEC国家委员会所接受。尽管IEC将尽力确保其出版物内容的精确性，但并不为出版物的用途和最终用户对出版物的误解承担责任。4)为推进国际统一，IEC国家委员会承担将IEC出版物尽可能明晰的应用于国家或地区的出版物中的义务。在IEC出版物和相应的国家或地区出版物之间的任何分歧应在后者中明确指出。所家心轻色E 7)IEC及其领导、雇员、服务人员和代理机构，包括专家、技术委员会成员以及IEC国家委员会，均不承担由于发行、使用或信任该出版物以及IEC其他出版物所造成直接或间接的人身伤害、财产损失或其他任何性质的损失以及相关的各种费用（包括法律费用）。8)请注意该出版物所引用的规范性文件。规范性文件的使用对于正确应用该出版物是不可或缺的。9)请注意该出版物中的某些部分可能涉及到专利权的问题。IEC并不承担鉴别任何或所有专利的责任国际标准IEC62305-4由IEC第81技术委员会（雷电防护）起草。IEC62305系列（第一至第五部分）的起草符合新出版物计划，由各国家委员会 (81/171/RQ(2001-06-29))通过。它是在IEC61024系列，IEC61312系列和IEC61663系列的基础上以更加简单合理的方式重组出来的。IEC62305第一版源自并取代了：-IEC 61312-1,first edition (1995):-IEC 61312-2,first edition(1998);IEC 61312-3,first edition (2000);-IEC 61312-4,first edition(1998).该标准的文本立在以下文档上：FDIS 投票报告 81/265/FDIS 81/270/RVD 罚素荷网Z.ZC.ET

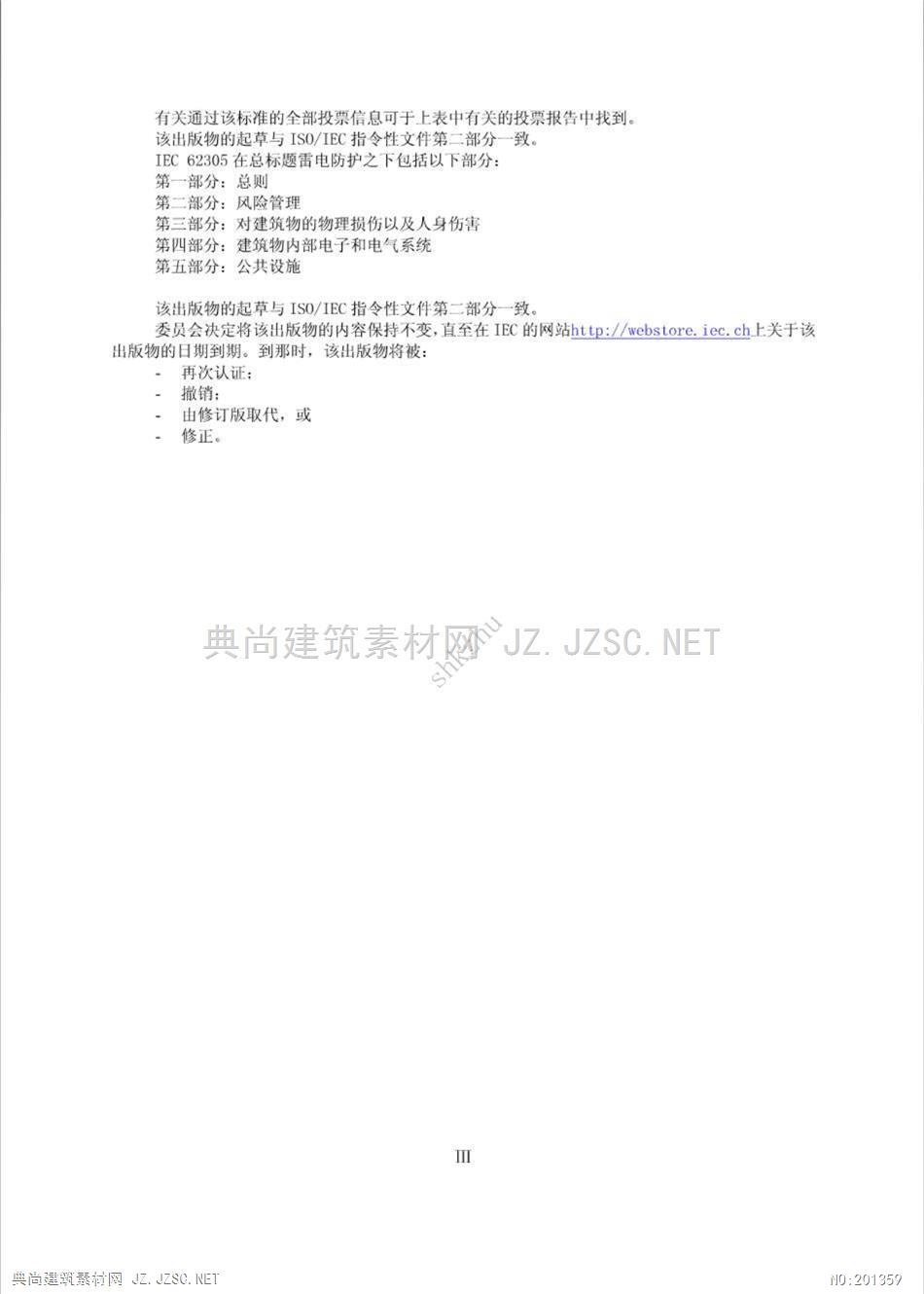

有关通过该标准的全部投票信息可于上表中有关的投票报告中找到。该出版物的起草与ISO/IEC指令性文件第二部分一致。IEC62305在总标题雷电防护之下包括以下部分：第一部分：总则第二部分：风险管理第三部分：对筑物的物理损伤以及人身伤害第四部分：筑物内部电子和电气系统第五部分：公共设施该出版物的起草与ISO/IEC指令性文件第二部分一致。委员会决定将该出版物的内容保持不变，直至在IEC的网站http:/webstore.iec.ch上关于该出版物的日期到期。到那时，该出版物将被：、再次认证：撤销：·由修订版取代，或修正。J.NEI Π 罚素荷网Z.ZC.ET

雷电防护第4部分：筑物内电气和电子系统 1范围 IC62305的本部分为筑物内电气和电子系统LEP防护系统(LPMS)的设计、安装、检查、维护和测试提供信息，以降低雷击电磁脉冲(LEP)所导致的永久故障的风险。本标准不包括防护由雷电导致的，可以引起电子系统故障的电磁干扰。然而，附录A中所公布的信息可用于评估这些干扰。对电磁干扰的防护措施在IEC60364-4-44和IEC61000系列中公布。本标准对防护措施提出了要求，并为电气和电子系统的设计者与防护措施的设计者之间的配合提供指导，以期获得最佳防护效果。本标准并不涉及电气和电子系统自身的设计细节。2规范性引用文件以下规范性引用文件所包括的条款，通过本部分的引用而成为本国际标准的条款。凡是标有日期的引用文件，其随后所有的修正单（不包括勘误内容）或修正版均不适用于本部分。但是，鼓励根据本国际标准达成协议各方研究使用以下规范性文件最新版本。对于未标明日期的引用文件，其最新版本适用于本标准。IEC60364=-444:2001筑物电气装置第4部分：安全防护第44章：过电压保护 IEC60364553:200筑物电装置/第5部分：电气设备的选拼和安装第53章：开关设备和控制设备 IEC60664-1:2002低压系统内设备的绝缘配合第1部分：原理、要求和试验 IEC61000-4-5:1995电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 IEC61000-4-9:1993电磁兼容试验和技术脉冲磁场抗扰度试验 IEC61000-4-10:1993电磁兼容试验和测量技术阻尼振荡磁场抗扰度试验 IEC61000-5-2:1997电磁兼容安装和调试指南接地和电缆敷设 IEC61643-11998连接至低压配电系统的SPD性能要求和试验方法 IEC61643-122002连接至低压配电系统的SPD选择和使用原则 IEC61643-21:2000连接至电信和信号网络的SPD性能要求和试验方法 IEC61643-222004连接至电信和信号网络的SPD选择和使用原则 IEC62305-1 雷击防护第1部分：总则 IEC62305-2雷击防护第2部分：风险管理 IEC62305-3雷击防护第3部分：筑物的物理损害和生命危害 IT-T.K.202003电信中心交换设备耐过电压和过电流的能力 TU-TK.212003 用户终端通信设备的耐过电压和过电流的能力 3术语和定义以下术语和定义以及在EC62305其他部分给了的定义适用于本部分：3.1电气系统组合了低压供电部件的系统。3.2电子系统组合了敏感电子部件如信息技术设备、控制和仪表系统、无线电系统、电力电子装置等系统 3.3 内部系统罚素荷网Z.ZC.ET

在筑物内部或其上需保护的电气和电子系统 3.4雷击电磁脉冲(LEMP)雷电流的电磁效应注一它包括传导的电涌，也包括冲击电磁场效应 3.5电涌由LEMP导致的，以过电压和/或过电流形式出现的瞬态波注一电涌可来自（部分）雷电流，由装置环路中的感应效应和SPD的残余威胁性续流引起 3.6额定冲击耐受电压(Uw)由制造商给出的设备或设各基本一部件的耐受冲击电压额定值，规定了其绝缘对过电压的耐受能力特征。注：本部分中仅考虑带电导体与地之问的耐受电压(1EC60664-1)3.7雷电防护级别(LPL)对雷击造成的损失，用一组对应的雷电流参数作定义的划分。其中设计中的最大和最小值均不超出自然界雷电参数值 3.8防雷区(LPZ)需要规定和控制雷击电磁环境的区域。注：根据其中的一组雷电流参数做LPL的相关设计：3.9LEMP防护系统(LPMS)由内部系统防LEMP的措施组成的完整系统注：LPZ的交界处并不一定有物理界面（如墙，地板，天花板）3.10格栅形大空间屏蔽有开放孔洞的磁屏蔽，注一对于一个筑物或一个房间而言，推荐利用筑结构的自然金属体并互相连接组成格栅形大空问屏藏 (如利用钢筋混凝土中的钢筋，金属柜架和金属支撑物等)：3.11接地装置 ,”等电留里绣禁沙*Z.J.NE丁筑物的所有导体部件和内部系统（带电导体除外）与接地装置互连的网络 3.13接地系统综合了接地装置和等电位连接网络的完整系统 3.14电涌保护器(SPD)目的在于限制瞬态过电压和分流电涌电流的器件。它至少含有一个非线性元件。3.15用Imp测试的SPD 耐受典型波形10/350的部分雷电流的SPD,要求一个相应的冲击试验电流Im聊注：对电力线路，合适的测试电流由1EC61643-1的等级1测试程序定义，3.16用1n测试的SPD 耐受典型波形8/20μs的感应电涌电流的SPD,要求一个相应的标称试验电流In。注：对电力线路，合适的测试电流I由IEC61643-1的等级Ⅱ测试程序定义，3.17用组合波测试的SPD 耐受典型波形8/20μs的感应电涌电流的SPD,要求一个相应的冲击试验短路电流为Ic。注：对电力线路，合造的姐合波测试由IEC61643-1的等级Ⅲ测试程序定义，规定一个内阻20的组合波发生器的开路电压为Uc,波形为1.2/50山s,短路电流为1.波形为8/20μs,3.18电压开关型SPD 无电涌出现时呈高阻抗，当出现电涌电压时突变为低阻抗的SPD。注1一电压开关型SPD的常用组件有：放电间隙，气体放电管(GDT),品体间流管（可控吐整流器）和三端双向可控硅元件，这些SPD有时被称为“克罗巴型”」注2一电压开关元件具有不连续的伏安特性 3.19限压型SPD 无电涌出现时为高阻抗，随电涌电流和电压的增加，阻抗跟着连续变小的SPD。注1一限压型SPD的常用组件有：压敏电阻和抑制二板管。限压型SPD有时被称为“钳压型”SPD 2 運览素前网Z.Z沁.ET

注2一电压限制器件具有连续的伏安特性 3.20组合型SPD 将电压开关型元件和限压型元件组合在一起的SPD,根据所施加电压的特性呈现出电压开关型，限压型或两者兼具的特性。3.21协调配合的SPD防护经过正确选型和安装，并且达到配合的一组SPD,用于为电气和电子系统提供电涌保护。4雷击电磁脉冲(LEMP)防护系统(LPMS)的设计和安装电气和电子系统受雷击电磁脉冲的威胁。因此应采用LP防护措施来避免内部系统故障。对LEP的防护是基于防雷区(LPZ)的概念：包含受保护系统的空间应被划分为各LPZ。这些区域是理论上确定的空间，该区域中LEP的严重程度与包容的内部系统的耐受等级应是兼容一致的 (图1)。后续区域其LP的严重程度显著也随之变化。LPZ的边界由所采用的防护措施确定（图2）。LPZ0 无线金属杆或栅栏电力线缆 LPZ2 的边界 LPZ1的 LPZ2 LPZ I 边界设备水管等电位连通信线缆接位置 O接入设施直接或通过适当SPD等电位连接注：本图给出了将筑物划分为若千LPZ的示例，所有进而筑物的金属设施都应在LP忆1的边界处通过等电位连接带连接在一起。而且，进入[P?2(例如计算机房)的金属设施也应通过等电位连接带在LPZ2的边界处连接在一起。图1划分不同防雷区(LPZ)的基本原则 3 蜀素荷网Z.Z沁.ET

LPS(无屏蔽)Io,Ho LPZ0 Ho LPZ 1 SPD SPD 1/2 SPD 0/1 设备 (SA)(SB)(MB)(受损者)U2,2 U:,I Uo,Io 箱室部分雷电流注1-SPD可位于以下地点（参见D.1.2):MBLP20/1的边界（如主配电盘）SB LPZ1/2的边界（如分配电盘）SA 在设备上或接近设备处（如电源插座）注2-洋细安装规则同时参见1EC60364-5-53 注3-屏蔽（一）及非屏藏（一）的界面。图2dLPZ1使用空间屏蔽且在LPZ1入处使用SPD防护的低级别（屏蔽措施不够）LPM系统：(U2<<且i2 图2LEMP防护系统(LPMS)设计系列由LEP导致的电气和电子系统永久性故障的原因为：一通过入户线路传输至设备的电涌：一直接用子设名哥的绵射整场效>7 LT 注1-如采设备待合无我电频率发射和安全试相关WC产品标准，可忽名由直接福朝设备的电磁场所导致的设备故障」注2一对于不符合相关ENC产品标准的设备，附件A提供了信息以获得对直接辐射这些设备的电磁场的防护，这些设备对脉冲磁场的耐受等级应根据1EC61000-4-9和1EC61000-4-10来选择.4,1LPS的设计 LPW系统的设计目的是为给电涌和磁场的耐受等级低的灵敏设备提供全面保护。但对于耐受等级较高的设备通常使用简单的设计就可以了。图2给出了示例：·一个完善的LPMS系统利用空间屏蔽和配合SPD防护（图2），能够对传导电涌和辐射磁场进行防护，甚至可以达到很低的耐受等级。·利用LPZ1的大格橱空间屏蔽和在LPZ1入处SPD防护（图2b)的LPS能够为耐受等级较高的设备提供对传导电涌和辐射磁场的防护。注1上：对于磁场强度仍较大（因LPZ1的屏敲效果差）或者电涌的幅值仍很高（因SPD的电压保护水平较高及SPD 后端线路上存在振荡感应效应)的情况，这种防护的效果并不充分。·利用内部线路屏蔽和在LPZ1入处SPD防护（图2c)的LPMS系统能够为设备提供对传导电涌和辐射磁场（需要已屏蔽的机架）的防护。为使电涌威胁降低，可能需要使用电压保护水平低的 SPD.·LPYS仅利用配合SPD防护（图2），适用于对辐射磁场不敏感的设备。它的配合SPD防护仅提供对传导电涌的防护。注2：图2a至2C的示例，议用于不符合相关EMC产品标准的设备注3：按EC623052中规定，LPS对电气和电子系统不提供有效的保护，编小接冈的网格尺寸和选择造当的 SPD来改进LPS,才能使其成为LPMS的有效组成部分，4.2防雷区(LPZ)依据雷电威胁程度，定义了如下LP2(见IEC62305-1):外部区域 LPZ0是一个区域，该区域内的空间被未衰减的雷击电磁场所威胁，同时被等于全部或局部雷 5 蜀素荷网Z.Z沁.ET
