全国优秀工程勘察设计行业奖
建筑工程设计项目
申报表
申报奖项：公共建筑
项目名称：
| 遂宁河东新区五星级酒店
|
申报单位：
| 中国建筑西南设计研究院有限公司（公章）
|
填报日期：
| 2017年07月30日
|
中国勘察设计协会监制
全国优秀工程勘察设计行业奖申报表
项目名称
| 遂宁河东新区五星级酒店
|
|
|
主要设计
单位
| 中国建筑西南设计研究院有限公司
|
|
|
合作设计
单位
|
|
|
|
工程设计
起止时间
| 2010-02-13/2011-12-09
| 竣工验收时间
| 2014-01-28
|
验收部门
| 遂宁市建设工程质量监督站
|
|
|
申报单位
通讯地址
| 四川省成都市天府大道北段866号
|
|
|
单位资质
| 建筑设计甲级
| 证书编号
| A151006399
|
申报单位
联系人
| 向嫄
| 电话
| 028-62550914
|
邮政编码
| 610041
| 手机
| 18382400116
|
电子邮箱
| cswadixy@126.com
| 传真
| 028-62550910
|
本项目中做出贡献的主要人员情况表
|
序号
| 姓名
| 职称
| 工作单位
| 专业
| 设计职务及设计中主要负责何项工作
| 1
| 郑 勇
| 教授级 高级建筑师
| 中国建筑西南设计研究院有限公司
| 建筑
| 设计总负责人
| 2
| 林绍平
| 高级建筑师
| 中国建筑西南设计研究院有限公司
| 建筑
| 设计副总负责人
| 3
| 吴沛
| 高级建筑师
| 中国建筑西南设计研究院有限公司
| 建筑
| 建筑专业负责人
| 4
| 高晓莉
| 高级工程师
| 中国建筑西南设计研究院有限公司
| 结构
| 结构专业负责人
| 5
| 杨槐
| 高级工程师
| 中国建筑西南设计研究院有限公司
| 给排水
| 给排水专业负责人
| 6
| 许嘉宏
| 高级工程师
| 中国建筑西南设计研究院有限公司
| 强电
| 强电专业负责人
| 7
| 张敏
| 高级工程师
| 中国建筑西南设计研究院有限公司
| 弱电
| 弱电专业负责人
| 8
| 蔡静
| 高级工程师
| 中国建筑西南设计研究院有限公司
| 暖通
| 暖通专业负责人
| 9
| 张波
| 建筑师
| 中国建筑西南设计研究院有限公司
| 建筑
| 建筑副专业负责人
| 10
| 卫峙洁
| 高级工程师
| 中国建筑西南设计研究院有限公司
| 结构
| 结构副专业负责人
| 11
| 权 维
| 高级工程师
| 中国建筑西南设计研究院有限公司
| 给排水
| 给排水副专业负责人
| 12
| 李国会
| 高级工程师
| 中国建筑西南设计研究院有限公司
| 强电
| 强电副专业负责人
| 13
| 熊 俊
| 工程师
| 中国建筑西南设计研究院有限公司
| 弱电
| 弱电副专业负责人
| 14
| 张 涛
| 工程师
| 中国建筑西南设计研究院有限公司
| 暖通
| 暖通主要设计人员
|
|
注：1、主要设计人员排序按照设计中所起作用的原则，不按专业、技术职务职称；
|
注：2、境外设计人员可不填写此表
|
注：3、项目人员总数原则上不超过15人。
|
工程勘察设计项目特点
项目概况
| （项目总体介绍、项目规模、复杂程度及影响程度等，限500字）

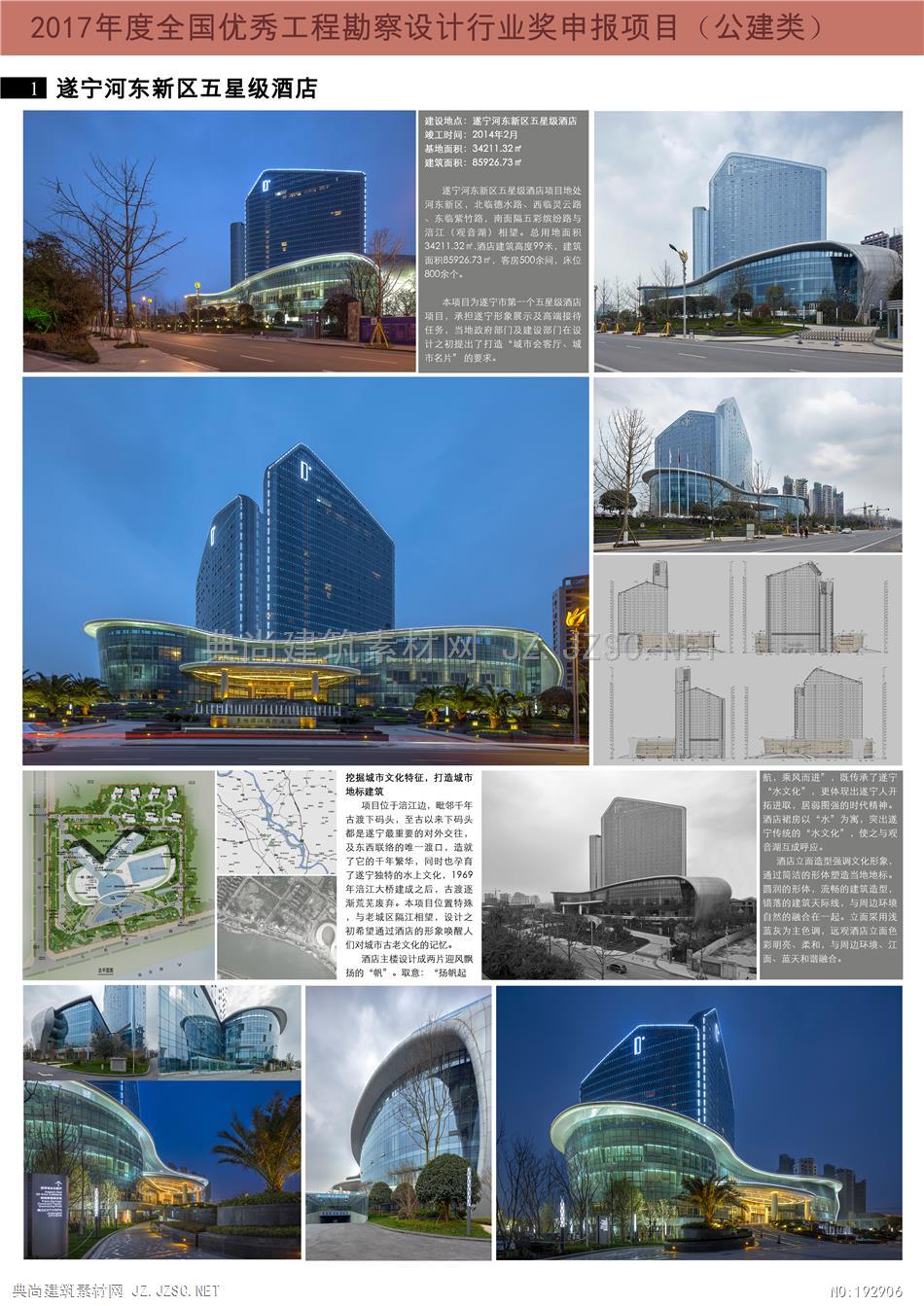

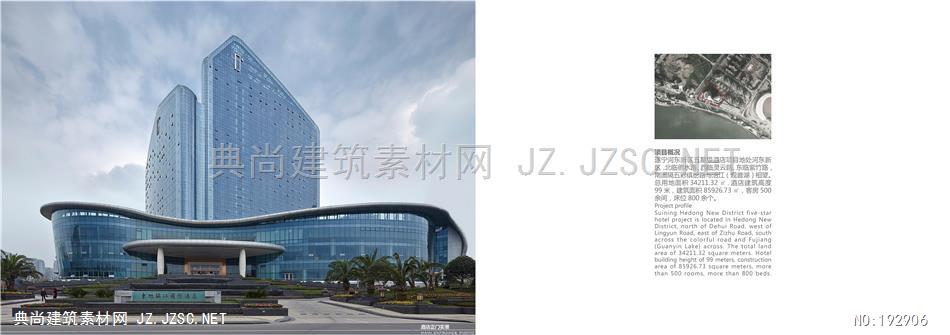

遂宁河东新区五星级酒店项目地处河东新区，北临德水路、西临灵云路、东临紫竹路，南面隔五彩缤纷路与涪江（观音湖）相望。总用地面积34211.32㎡.酒店建筑高度99米，建筑面积85926.73㎡，客房500余间，床位800余个。
|
技术特色
| （项目特色及主要的技术成果指标，限1500字）
本项目是遂宁市第一个五星级酒店项目，承担遂宁形象展示及高端接待任务，当地政府部门及建设部门在设计之初提出了打造“城市会客厅、城市名片” 的要求。
1、挖掘城市文化特征，打造城市地标建筑
项目位于涪江边，毗邻千年古渡下码头，至古以来下码头都是遂宁最重要的对外交往，及东西联络的唯一渡口，造就了它的千年繁华，同时也孕育了遂宁独特的水上文化，1969年涪江大桥建成之后，古渡逐渐荒芜废弃。本项目位置特殊，与老城区隔江相望，设计之初希望通过酒店的形象唤醒人们对城市古老文化的记忆。

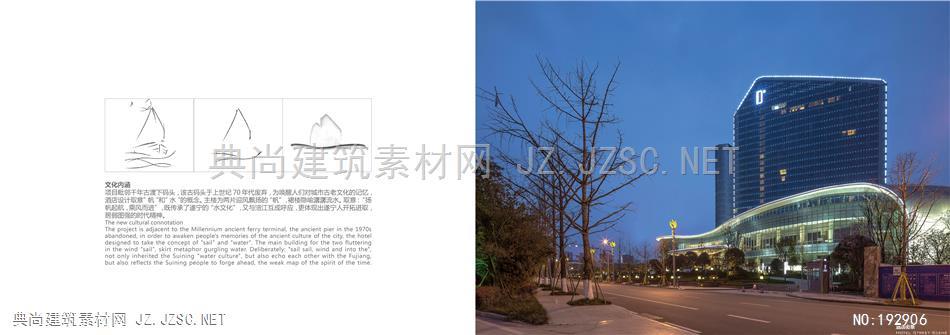

酒店主楼设计成两片迎风飘扬的“帆”。取意：“扬帆起航，乘风而进”，既传承了遂宁“水文化”，更体现出遂宁人开拓进取，居弱图强的时代精神。酒店裙房以“水”为寓，突出遂宁传统的“水文化”，使之与观音湖互成呼应。

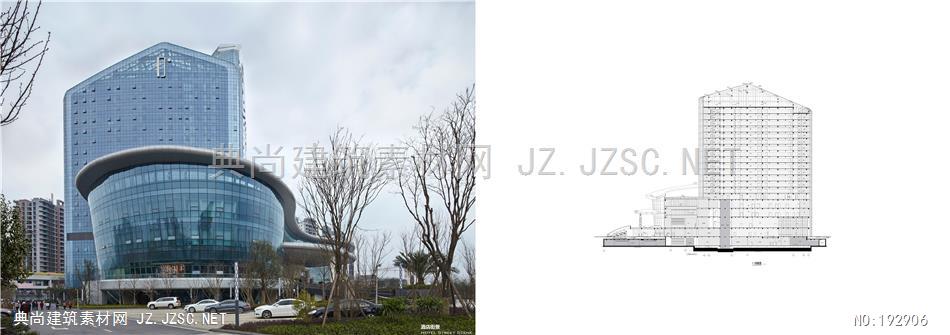

酒店立面造型强调文化形象，通过简洁的形体塑造当地地标。圆润的形体，流畅的建筑造型，错落的建筑天际线，与周边环境自然的融合在一起。立面采用浅蓝灰为主色调，远观酒店立面色彩明亮、柔和，与周边环境、江面、蓝天和谐融合。

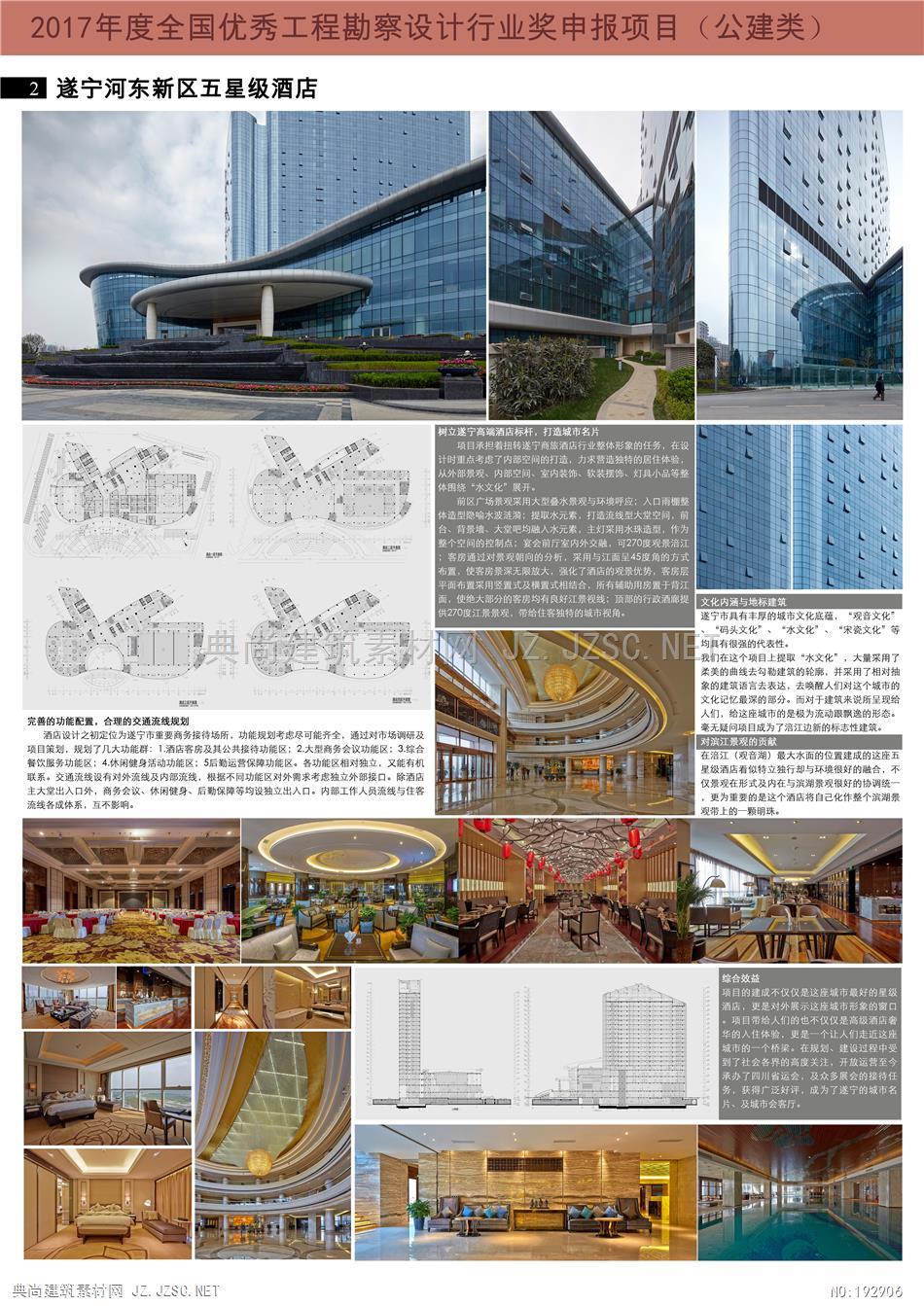

2、树立遂宁高端酒店标杆，打造城市名片
项目承担着扭转遂宁商旅酒店行业整体形象的任务，在设计时重点考虑了内部空间的打造，力求营造独特的居住体验，从外部景观、内部空间、室内装饰、软装摆饰、灯具小品等整体围绕“水文化”展开。

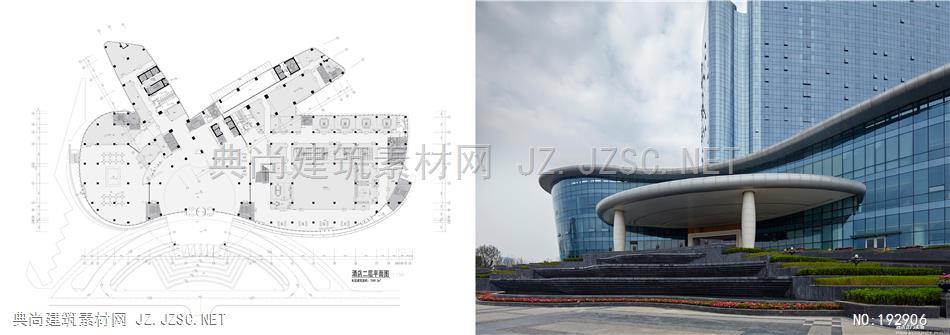

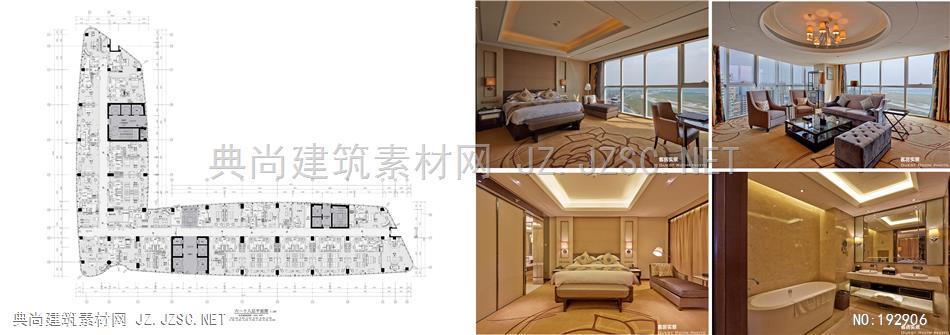

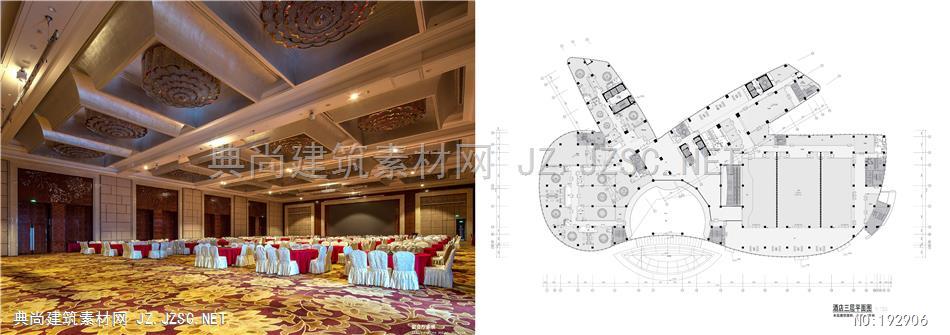

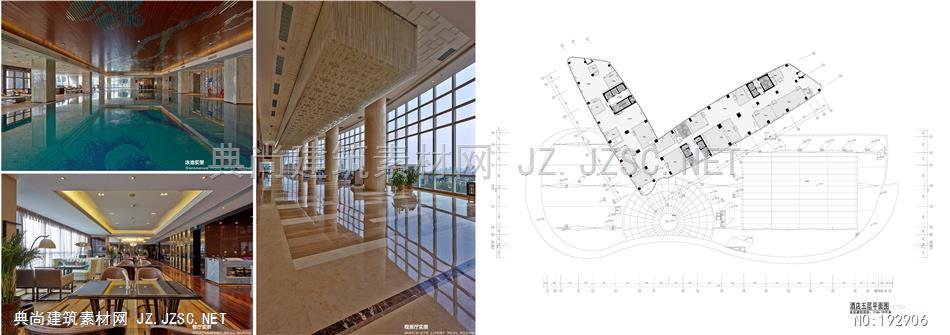

前区广场景观采用大型叠水景观与环境呼应；入口雨棚整体造型隐喻水波涟漪；提取水元素，打造流线型大堂空间，前台、背景墙、大堂吧均融入水元素，主灯采用水珠造型，作为整个空间的控制点；宴会前厅室内外交融，可270度观景涪江；客房通过对景观朝向的分析，采用与江面呈45度角的方式布置，使客房景深无限放大，强化了酒店的观景优势，客房层平面布置采用竖置式及横置式相结合，所有辅助用房置于背江面，使绝大部分的客房均有良好江景视线；顶部的行政酒廊提供270度江景景观，带给住客独特的城市视角。

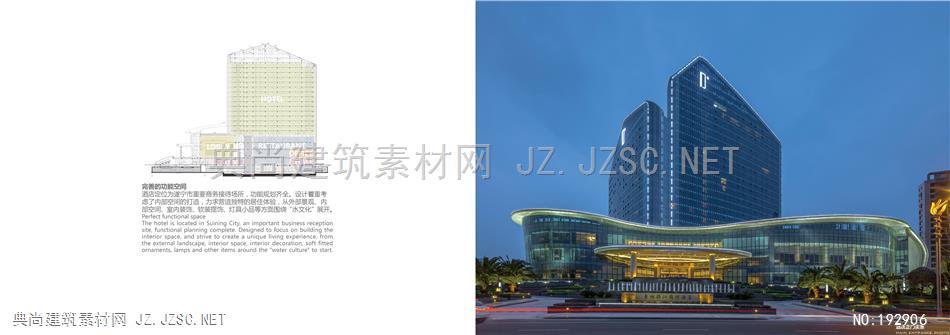

3、完善的功能配置，合理的交通流线规划
酒店设计之初定位为遂宁市重要商务接待场所，功能规划考虑尽可能齐全，通过对市场调研及项目策划，规划了几大功能群：1.酒店客房及其公共接待功能区；2.大型商务会议功能区；3.综合餐饮服务功能区；4.休闲健身活动功能区；5后勤运营保障功能区。各功能区相对独立，又能有机联系。
交通流线设有对外流线及内部流线，根据不同功能区对外需求考虑独立外部接口。除酒店主大堂出入口外，商务会议、休闲健身、后勤保障等均设独立出入口。内部工作人员流线与住客流线各成体系，互不影响。
|
技术成效
与深度
| （解决的技术难题、工程问题的成效与深度，限1500字）
1、文化内涵与地标建筑
遂宁市具有丰厚的城市文化底蕴，“观音文化”、“码头文化”、“水文化”、“宋瓷文化”等均具有很强的代表性。
我们在这个项目上提取“水文化”，大量采用了柔美的曲线去勾勒建筑的轮廓，并采用了相对抽象的建筑语言去表达，去唤醒人们对这个城市的文化记忆最深的部分。而对于建筑来说所呈现给人们，给这座城市的是极为流动跟飘逸的形态。毫无疑问项目成为了涪江边新的标志性建筑。
2、对滨江景观的贡献
在涪江（观音湖）最大水面的位置建成的这座五星级酒店看似特立独行却与环境很好的融合，不仅景观在形式及内在与滨湖景观很好的协调统一，更为重要的是这个酒店将自己化作整个滨湖景观带上的一颗明珠。
|
综合效益
| （项目产生的经济、社会、环境效益，限500字）
项目的建成不仅仅是这座城市最好的星级酒店，更是对外展示这座城市形象的窗口。项目带给人们的也不仅仅是高级酒店奢华的入住体验，更是一个让人们走近这座城市的一个桥梁。在规划、建设过程中受到了社会各界的高度关注，开放运营至今承办了四川省运会，及众多展会的接待任务，获得广泛好评，成为了遂宁的城市名片、及城市会客厅。
|
专业技术指标（建筑专业）
建筑用途（性质）
| 酒店
| 建筑规模
| 大型
|
总用地面积
| 34211.32 m2
| 其 中
| 代征地面积 ha
|
|
|
| 建设用地面积 ha
|
总建筑面积
| 85926.73 m2
| 其 中
| 地上 66841.28 m2
|
|
|
| 地下 19085.45m2
|
建筑基底面积
| 7674 m2
| 容 积 率
| 2.008
|
绿 地 面 积
| 11980.8 m2
| 绿 化 率
| 35.02 %
|
建筑高度
| 94.05 m
| 建筑分类
（高层建筑）
| 一类
|
层 数
| 地上 24 层
| 耐火等级
| 一级
|
| 地下 1 层
| 主楼/裙房
电梯数
| 主楼： 14 台
裙房： 4 台
|
主要层高
| 地上 3.6 m
|
|
|
| 地下 3.9 m
|
|
|
机动车停放数量
| 总计 346 辆
| 地 上
| 56辆
|
|
| 地 下
| 290辆
|
自行车停车数量
| 总计: 77 辆
| 地 上
| 辆
|
|
| 地 下
| 77辆
|
周围道路宽度及性质：
用地南侧、西侧均为城镇道路，道路宽24m。
|
|
|
|
专业技术指标（结构专业）
结 构 体 系
|
|
|
| 框架-剪力墙结构
|
|
| 抗震设防烈度
|
|
|
|
|
|
| 6度度
|
|
|
|
抗震设防类别
|
|
|
| 丙类
|
|
| 设计基本地震加速度值
|
|
|
|
|
|
| 0.05g
|
|
|
|
设计地震分组
|
|
|
| 第一组
|
|
| 场 地 类 别
|
|
|
|
|
|
| Ⅱ类
|
|
|
|
基 础 类 型
|
|
|
| 高层塔楼采用钢筋混凝土筏板基础，多层裙楼及纯地下室采用先张法高强预应力混凝土管桩基础
|
|
|
|
|
|
|
|
|
|
|
|
|
|
混凝土总用量
|
|
|
| 21390 m3
|
|
| 每平方米混凝土
折算厚度
|
|
|
|
|
|
| 32 cm/m2
|
|
|
|
钢材总用量
|
|
|
| 钢筋： 2981 t
型钢： t
|
|
| 每平方米
钢材用量
|
|
|
|
|
|
| 钢筋：43.5 kg
型钢： kg
|
|
|
|
抗
震
分析
| 程序名称：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 不
考 耦
虑
扭 联
转
| 方 向
|
|
| T1(s)
|
|
| FEK(kN)
|
| FEK/Geq
|
|
| △Uu (mm)
|
|
|
| △Uu/h
|
|
| 横 向
|
|
|
|
|
|
|
| %
|
|
|
|
|
|
|
|
|
| 纵 向
|
|
|
|
|
|
|
| %
|
|
|
|
|
|
|
|
| 考
虑 耦
扭
转 联
| 振型号
| T(s)
|
| 转角
| 扭转系数
|
|
| 方向
| FEK(kN)
|
| FEK/Geq
|
|
| △Ue (mm)
|
| △Ue/h
|
|
| 1
| 3.172
|
| 108.7
| 0.17
|
|
| 横向
| 2521.9
|
| 0.81%
|
|
| 4.12
|
| 1/874
|
|
| 2
| 2.703
|
| 18.83
| 0.00
|
|
| 纵向
| 2729.2
|
| 0.73%
|
|
| 4.42
|
| 1/815
|
|
| 3
| 2.182
|
| 103.2
| 0.72
|
|
| 地震作用最大方向：-71.284
|
|
|
|
|
|
|
|
|
| 时程分析程序名称：
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 波 名
|
|
|
|
|
|
| FEK(kN)
|
|
| FEK/Geq
|
|
|
|
| △U/h
|
|
|
|
|
|
|
|
|
|
|
|
| %
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| %
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| %
|
|
|
|
|
|
|
结构专业设计主要特点：（不少于600字）
遂宁河东新区五星级酒店项目地处河东新区。高层主体结构采用钢筋混凝土框架-剪力墙结构体系（结构设计使用年限为50年），地上24层，大屋面结构标高93.750m,标准层层高3.600m。根据抗震设计规范GB50011-2010，遂宁地区为抗震不设防，但2018年5.12地震以后，遂宁市政府出台文件要求，遂宁市所有新建建设项目必须进行抗震设防考虑。因此，本工程在结构设计时采用了中国建筑科学研究院编制的“多层及高层建筑结构空间有限元分析与设计软件”SATWE（2008年4月版）按抗震设防烈度6度，设计地震分组第一组，设计基本地震加速度0.05g进行计算分析，整体计算的嵌固部位为基础顶面。本工程结构设计时框架及剪力墙抗震等级为三级
纯地下室部分采用钢筋混凝土框架结构体系。楼盖采用现浇钢筋混凝土楼板。地下室沿主楼周边设置沉降后浇带，在地下室的适当位置设置温度后浇带，同时在一层楼板处采取相应的构造加强措施。
本工程裙楼及高层塔楼均为超长钢筋混凝土结构。裙楼最长长度达到146m,高层塔楼最长长度达到84m。为满足建筑功能及业主的需求，结构采用不设缝设计，通过在适当位置设置温度后浇带，同时对结构梁板采取相应的构造加强措施：梁上部增设通长钢筋，梁腰部增设抗扭纵筋，楼板板面设置通长钢筋等结构措施，以解决结构超长对工程的不利影响，实际使用情况良好。
为满足建筑造型美观及空间功能要求，本工程入口大跨雨篷、一层大堂顶部采用钢结构构件设计，四层大跨度餐厅屋盖采用网架结构体系，感官及使用效果良好。钢结构部分结构分析采用同济大学开发的空间钢结构CAD软件 3D3S9.0进行计算。网架部分采用浙江大学空2017年度全国优秀工程勘察设计行业奖申报项目(公类)1遂宁河东新区五星级酒店设地点:遂宁河东新区五星级酒店筑面积:85926.73r遂宁河东新区五星级酒店项目地处面积85926.73m,客房500余间,床位800余个项,承宁形象示及高待及设部门在设了打造“城市会客厅挖掘城市文化特征,打造城市只点月地标筑项目位于涪江边,毗邻千年古渡下码头,至古以来下码头都是遂宁最重要的对外交往使之与观及东西联络的唯一波,造就了它的千年繁华,同时也孕育立面造型强调文化形象遂宁独特的水上文化,1969年涪江大桥成之后,古渡逐渐荒芜废弃。本项目位置特殊与老城区隔江相望,设计之希望通过酒店的形象唤醒观酒店立面对城市古老文化的记忆彩明亮、柔和,与周边环境酒店主楼设计成两片迎风飘面、蓝天和谐融合扬的“帆”。取意:“扬帆起、 2017年度全国优秀工程勘察设计行业奖申报项目(公类)2遂宁河东新区五星级酒店树立遂宁高端酒店标杆,打造城市名片.计时重点考虑了内部空的打造,力求营造独特的居住体验从外部景观室内装饰、软装摆饰,灯具小品等整采用大型叠水景观与环境呼应.使绝大部分的客房均有良好江景视线;顶部的行政酒窜提共270度江景景观,带给住客独特的城市视角码头文化”、“水文化”、“宋瓷文化”等KSC. NE均具有很强的代表性我们在这个项目上提取水文化”,大量深用了柔美的曲线去勾勒筑的轮廓,并采用了相对象的筑语言去表达,去唤醒人们对这个城市的文化记忆最深的部分。而对于筑来说所呈现给完善的功能配置,合理的交通流线规划人们,给这座城市的是极为流动跟飘逸的形态酒店设计之初定位为遂宁市重要商务接待场所,功能规划考虑尽可能齐全,通过对市场调研及毫无疑问项目成为了涪江边新的标志性筑项目策划,规划了几大功能群:1酒店客房及其公共接待功能区:2大型商务会议功能区:3综合餐饮服务功能区:4休闲健身活动功能区:5后勤运营保障功能区。各功能区相对独立,又能有机联系交通流线设有对外流线及内部流线,根据不同功能区对外需求考虑独立外部接。除酒店主大奖出人日外,高务会议、体健、后勤保等均设立出入内部王作人员流线与住客出山仅景观在形式及内在与滨湖景观很好的协调统流线各成体系,互不影响。更为重要的是这个酒店将自己化作整个滨湖景观带上的一颗明珠项目的成不仅仅是这座城市最好的星级是对外展示这座城市形象的窗会,及众多展会的接待任得广泛好评,成为了遂宁的城市名1图岁、 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
