CECS435-2016 排烟系统组合风阀应用技术规程 2019消防规范图集PDF文本

ECSCECS435:2016中国工程设协会标准排烟系统组合风阀应用技术规程Technical specification for application ofdamperon etaction e中国计划出版社蜀素衬网Z.
中国工程设协会标准排烟系统组合风阀应用技术规程Technical specification for application ofmulti-damper on smoke extraction systemCECS435:2016主编单位：公安部天津消防研究所批准单位：中国工程设标准化协会施行日期：20.16年9月1日JZ,J.NEI中国计划出版社2016北京蜀素衬网Z.Z心
中国工程设标准化协会公告第242号关于发布《排烟系统组合风阀应用技术规程》的公告根据中国工程设标准化协会《关于印发〈2013年第一批工程设协会标准制订、修订计划〉的通知》（标协字〔2013）057号)的要求，由公安部天津消防研究所等单位编制的《排烟系统组合风阀应用技术规程》，经本协会消防系统专业委员会组织审查，现批准发布，编号为CECS435：2016,自2016年9月1日起施行可中国工程设标准化协会二。一六年五月十八日蜀素衬网Z.Z心
前言根据中国工程设标准化协会《关于印发〈2013年第一批工程设协会标准制订、修订计划》的通知》（标协字〔2013〕057号)的要求，制定本规程。本规程共分8章4个附录。主要内容包括：总则，术语，基本规定，材料、制作、包装及运输，性能及工程设计，安装和调试，工程验收，运行和维护等。本规程由中国工程设标准化协会消防系统专业委员会归管理，由公安部天津消防研究所（地址：天津市南开区卫津南路110号，邮政编码：300381)负责解释。在使用中如发现需要修改和补充之处，请将意见和资料径寄解释单位。主编单位：公安部天津消防研究所参编单位上海声隧道工得轨道交通设计研究院正了一上海市消防局上海轨道交通维护保障中心西安市地下铁道有限责任公司设备处妥思空调设备（苏州）有限公司香港应科有限公司浙江金盾风机股份有限公司主要起草人：杜霞薛岗郑晋丽张晋周敏莉黄林陈兆根冯平邓时凯陈增海宋文琦主要审查人：谈洪朝李德辉丁升昆董学京刘峰祁晓霞余斌蜀素衬网Z.
目次1总则……………(1)2术语3基本规定4材料、制作、包装及运输5性能及工程设计…………………………………(8)6安装和调试(10)。g0g,,g。g0g。0。。。g,。0。。0。。。46.1安装前准备(10)6.2安装和调试(11)7工程验收(14)8运行和维护。。。。。。…(16)8.1曲搬规定筑索网22S0…·(16)8.2运行操作(16)8.3维护………………………(17)附录A风阀性能试验方法(21)附录B施工检查记录表(31)附录C竣工验收记录表(34)附录D巡查检查表(35)/1本规程用词说明……………(36)引用标准名录…(37)附：条文说明……………(39）。1…筑Z.Z心.ET

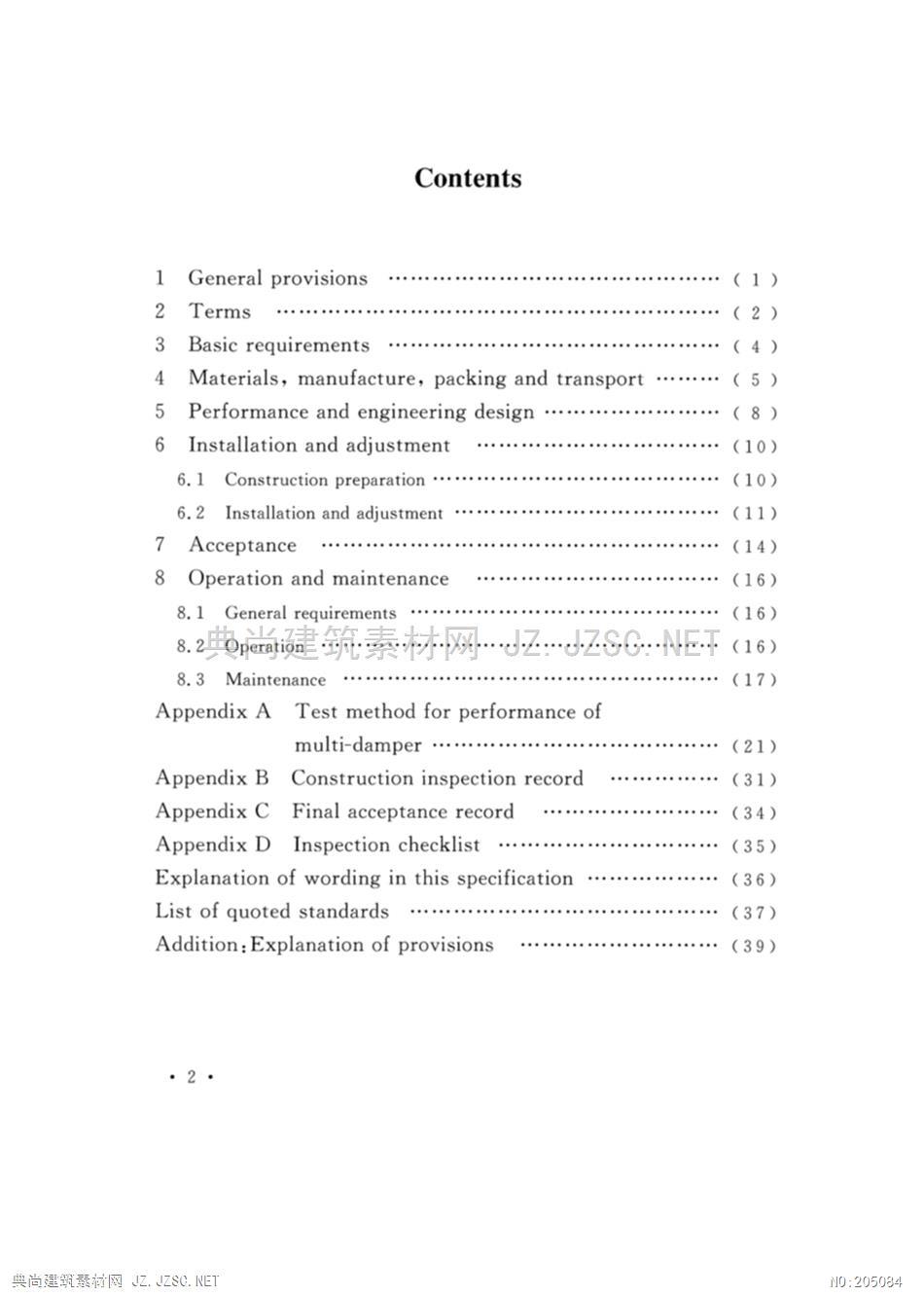

Contents1 General provisions............................................(12 Terms…………………（2)3 Basic requirements............................................(44 Materials,manufacture,packing and transport ........55 Performance and engineering design........................(8)6 Installation and adjustment(10)6.1 Construction preparation......................................(10)6.2 Installation and adjustment....................................(11)7 Acceptance(14)8 Operation and maintenance(16)8.1 General requirements.........................................(16)82筑忆…S…小(16)8.3 Maintenance………………………………(17)Appendix A Test method for performance ofmulti-damper………………………(21)Appendix B Construction inspection record。…(31)Appendix C Final acceptance record(34)Appendix D Inspection checklist(35)Explanation of wording in this specification .................(36)List of quoted standards(37)Addition:Explanation of provisions……(39)·2·蜀素衬网Z.
1总则1.0.1为使组合风阀在隧道工程中的应用，做到安全可靠、经济合理、技术先进和确保质量，制定本规程。1.0.2本规程适用于隧道工程中排烟系统使用的组合风阀的设计、施工、验收及维护。1.0.3组合风阀在隧道工程中的应用，除应符合本规程的规定外，尚应符合国家现行有关标准的规定。·1·蜀素衬网Z.Z心

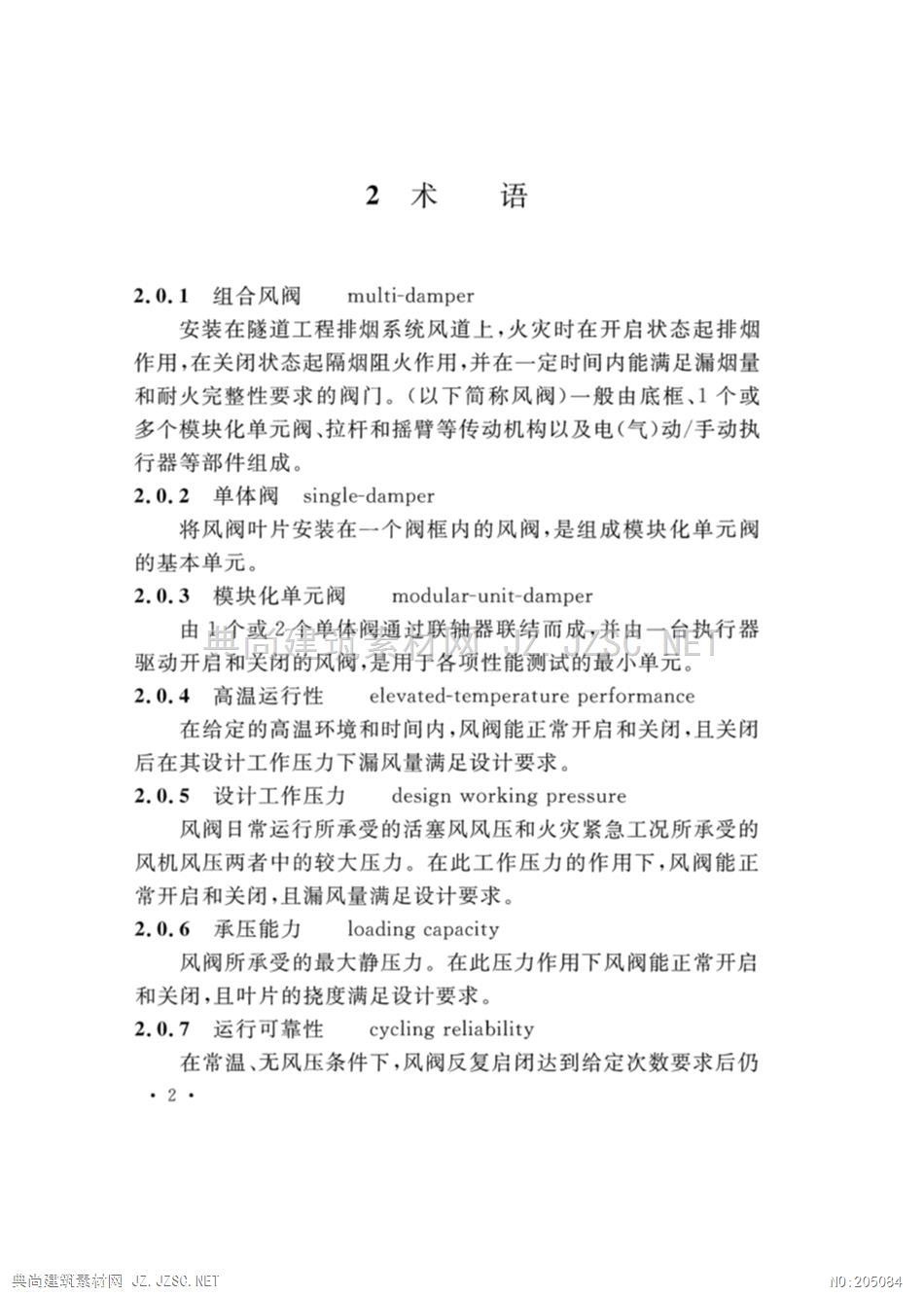

2术语2.0.1组合风阀multi-damper安装在隧道工程排烟系统风道上，火灾时在开启状态起排烟作用，在关闭状态起隔烟阻火作用，并在一定时间内能满足漏烟量和耐火完整性要求的阀门。（以下简称风阀）一般由底框、1个或多个模块化单元阀、拉杆和摇臂等传动机构以及电（气）动/手动执行器等部件组成。2.0.2单体阀single-damper将风阀叶片安装在一个阀框内的风阀，是组成模块化单元阀的基本单元。2.0.3模块化单元阀modular-unit-damper由个或2全单体阀通过联轴器联结而成，并由一台执行器驱动开启和吴闭的风阀，是用于各项性能测试的最小单元。2.0.4高温运行性elevated-temperature performance在给定的高温环境和时间内，风阀能正常开启和关闭，且关闭后在其设计工作压力下漏风量满足设计要求。2.0.5设计工作压力design working pressure风阀日常运行所承受的活塞风风压和火灾紧急工况所承受的风机风压两者中的较大压力。在此工作压力的作用下，风阀能正常开启和关闭，且漏风量满足设计要求2.0.6承压能力loading capacity风阀所承受的最大静压力。在此压力作用下风阀能正常开启和关闭，且叶片的挠度满足设计要求。2.0.7运行可靠性cycling reliability在常温、无风压条件下，风阀反复启闭达到给定次数要求后仍。2興尚理筑素矿网Z.Z心
能保持正常工作的能力。2.0.8迎面风速face velocity风阀叶片处于全开状态时，在风阀框边线范围内、垂直于风阀面的气流速度。2.0.9漏风量air leakage of damper风阀处于全关状态时，在给定工作压力作用下其单位面积单位时间通过风阀泄漏的标准状态空气体积量。2.0.10全行程工作时间running time在给定工作压力下，风阀从全关闭状态运行到全开启状态或从全开启状态运行到全关闭状态所需要的时间。·3·蜀素衬网Z.Z心
3基本规定3.0.1风阀应设计成由1个或若干个模块化单元阀构成。每个模块化单元阀应由1个或2个单体阀组成。3.0.2风阀结构设计应由生产企业负责，按工程设计规格及技术文件要求制造，并应根据立式或卧式安装方式分别提供组（安）装图、组（安）装方法和组（安）装要求。3.0.3风阀各项技术指标应符合本规程及工程设计要求。3.0.4风阀生产企业按照供货计划投入批量生产前，应根据本规程和工程设计要求进行模块化单元阀（样机）生产。合同数量大于40台套的风阀在批量出厂前宜进行随机抽样，抽样和封样工作应由国家第三方权威机构负责并由设单位代表现场见证，封样样本不应少于1台。样机和封样样本应在国家第三方权威机构进行性能试验并出具相应的试验报告。样机和封样样本试验内容应按本规程附录A进行且至少应括下列内容：.NE1常温下风阀的运行可靠性测试：2常温下风阀的承压能力测试：3在常温、给定高温及给定工作压力下，风阀的漏风量测试；4在给定高温及运行工况条件下，风阀的高温运行性测试：5在标准耐火试验条件下，风阀的耐火性测试；6在常温下的其他测试，包括外观、公差、电动控制或气动控制和绝缘性测试。注：封样样本可不进行常温下风阀的运行可靠性测试。3.0.5实际供货的模块化单元阀的最大尺寸不得大于按本规程附录A试验测试合格的样机尺寸。3.0.6模块化单元阀及配套件生产完成后，应进行出厂检验。出厂检验的项目应符合本规程附录A表A.0.3的规定。。4興尚理筑Z.ZS心
