YDT 841.8-2014 地下通信管道用塑料管 第8部分：塑料合金复合型管PDF文本

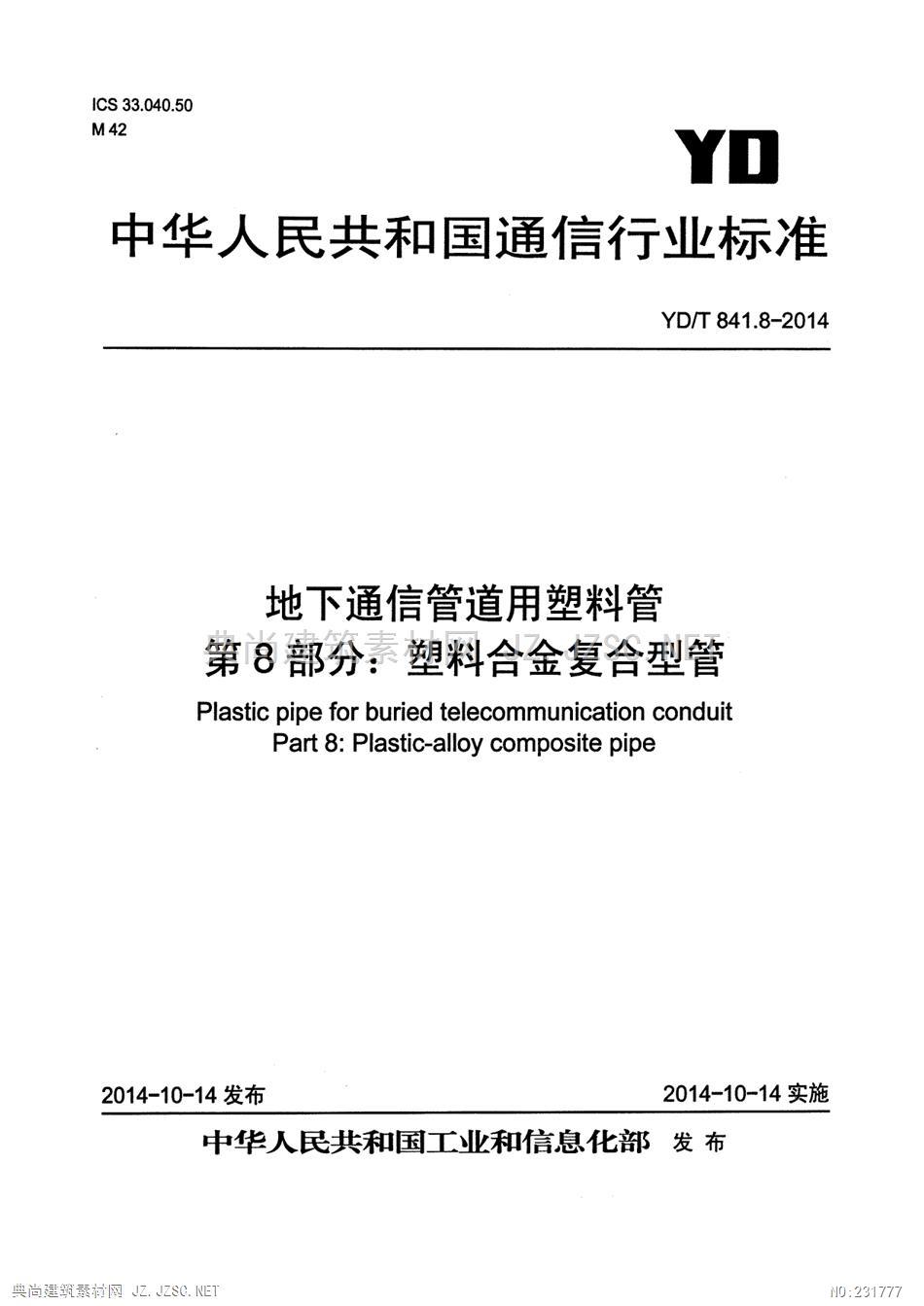

1CS33.040.50M42YD中华人民共和国通信行业标准YD/T841.8-2014地下通信管道用塑料管第8部分：素塑料合金复合型管Plastic pipe for buried telecommunication conduitPart 8:Plastic-alloy composite pipe2014-10-14发布2014-10-14实施中华人民共和国工业和信息化部发布筑素前网ZS沁.ET

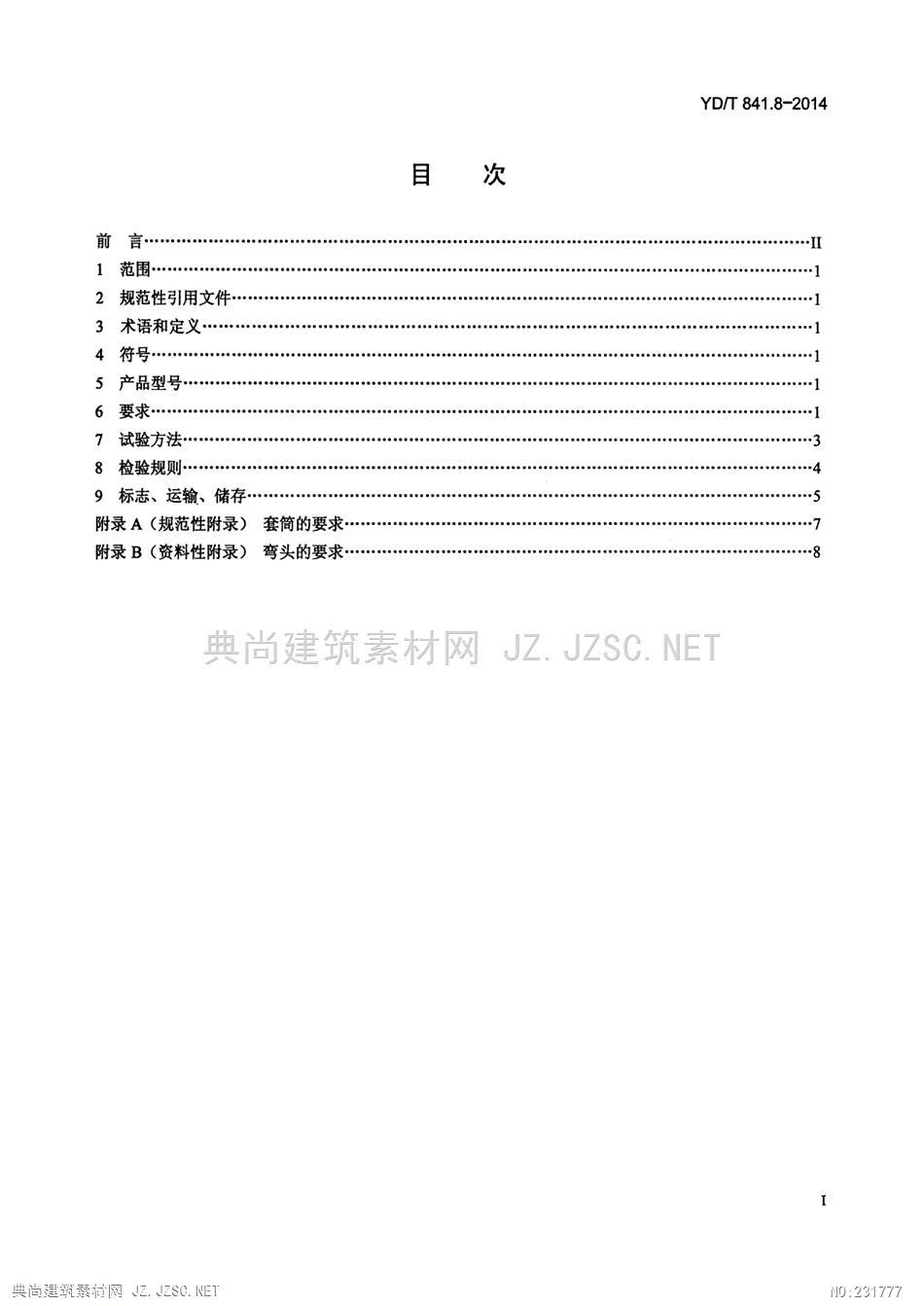

YD/T841.8-2014目)次前言…1范围……12规范性引用文件……13术语和定义……14符号…5产品型号…6要求……17试验方法……38检验规则……49标志、运输、储存…附录A(规范性附录)套筒的要求附录B(资料性附录)弯头的要求………8I興尚理筑素前阀Z.ZC.ET

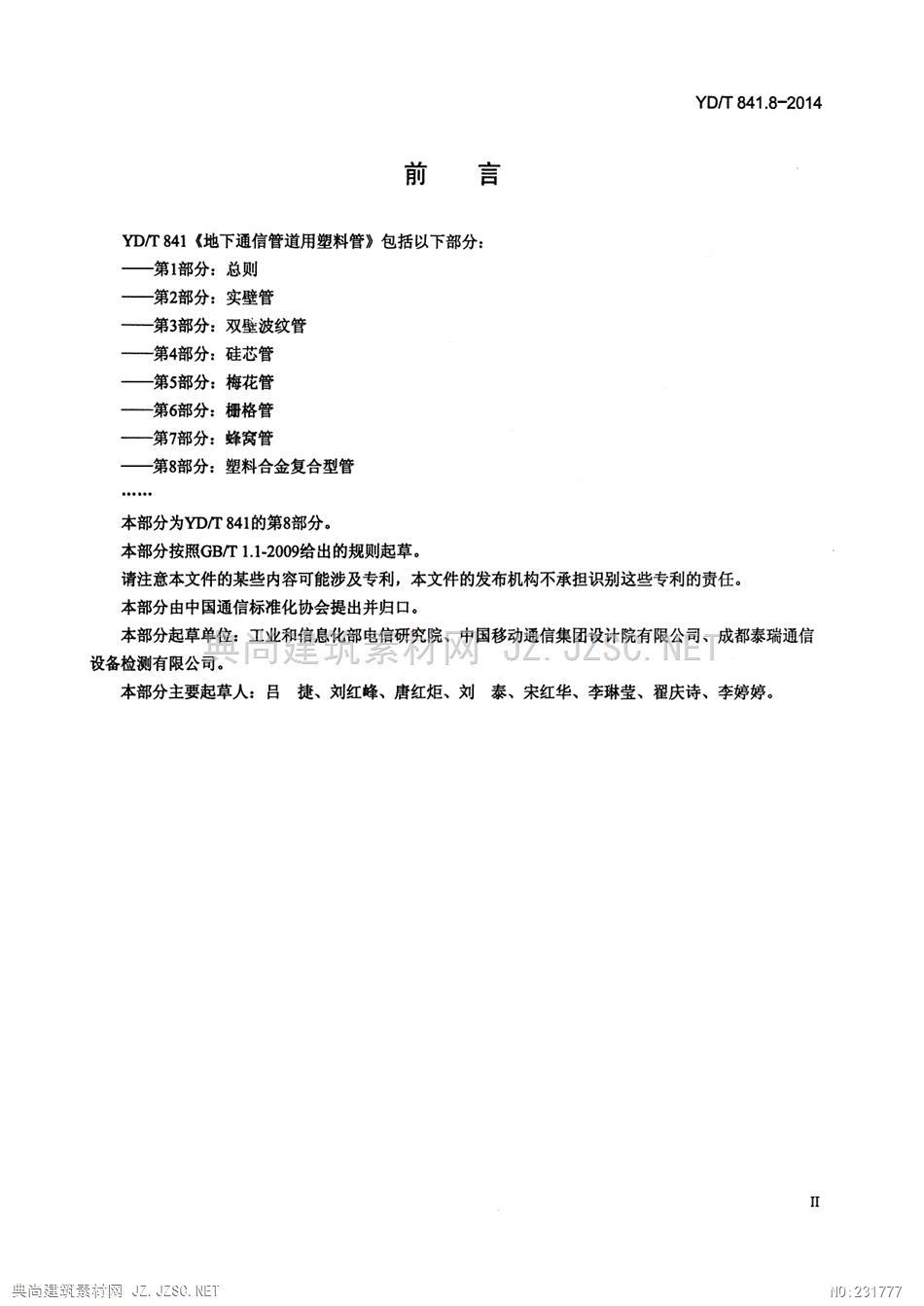

YD/T841.8-2014前言YD/T841《地下通信管道用塑料管》包括以下部分：—第1部分：总则第2部分：实壁管第3部分：双壁波纹管第4部分：硅芯管一第5部分：梅花管一第6部分：栅格管第7部分：蜂窝管第8部分：塑料合金复合型管本部分为YDT841的第8部分。本部分按照GB/T1.1-2009给出的规则起草。请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。本部分由中国通信标准化协会提出并归。本部分起草单位：工业和信息化部电信研究院、中国移动通信集团设计院有限公司、成都泰瑞通信设备检测有限公司。可生凡索列灯.上心巴本部分主要起草人：吕捷、刘红峰、唐红炬、刘泰、宋红华、李琳莹、翟庆诗、李婷婷。◇興尚理筑素衬阀Z0.ET

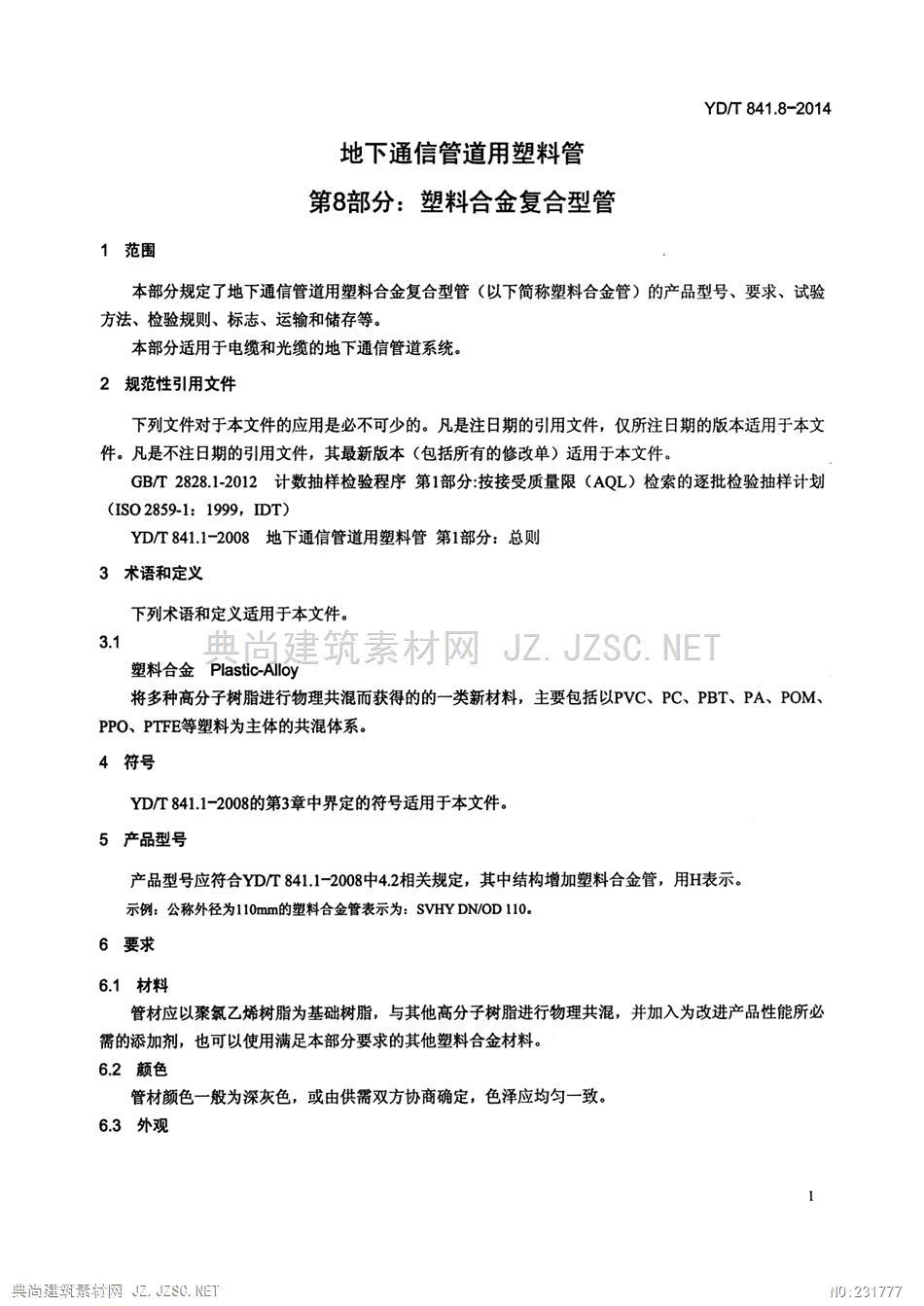

YD/T841.8-2014地下通信管道用塑料管第8部分：塑料合金复合型管1范围本部分规定了地下通信管道用塑料合金复合型管（以下简称塑料合金管）的产品型号、要求、试验方法、检验规则、标志、运输和储存等。本部分适用于电缆和光缆的地下通信管道系统。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2828.1-2012计数抽样检验程序第1部分：按接受质量限（AQL)检索的逐批检验抽样计划(IS02859-1:1999,DT)YD/T841.1-2008地下通信管道用塑料管第1部分：总则3术语和定义下列术语和定义适用于本文件。3.1塑料合金Plastic-Alloy将多种高分子树脂进行物理共混而获得的的一类新材料，主要包括以PVC、PC、PBT、PA、POM、PPO、PTFE等塑料为主体的共混体系。4符号YD/T841.1-2008的第3章中界定的符号适用于本文件。5产品型号产品型号应符合YD/T841.1-2008中4.2相关规定，其中结构增加塑料合金管，用H表示。示例：公称外径为110mm的塑料合金管表示为：SVHY DN/OD110.6要求6.1材料管材应以聚氯乙烯树脂为基础树脂，与其他高分子树脂进行物理共混，并加入为改进产品性能所必需的添加剂，也可以使用满足本部分要求的其他塑料合金材料。6.2颜色管材颜色一般为深灰色，或由供需双方协商确定，色泽应均匀一致。6.3外观1理罚素前网Z.Z心.ET

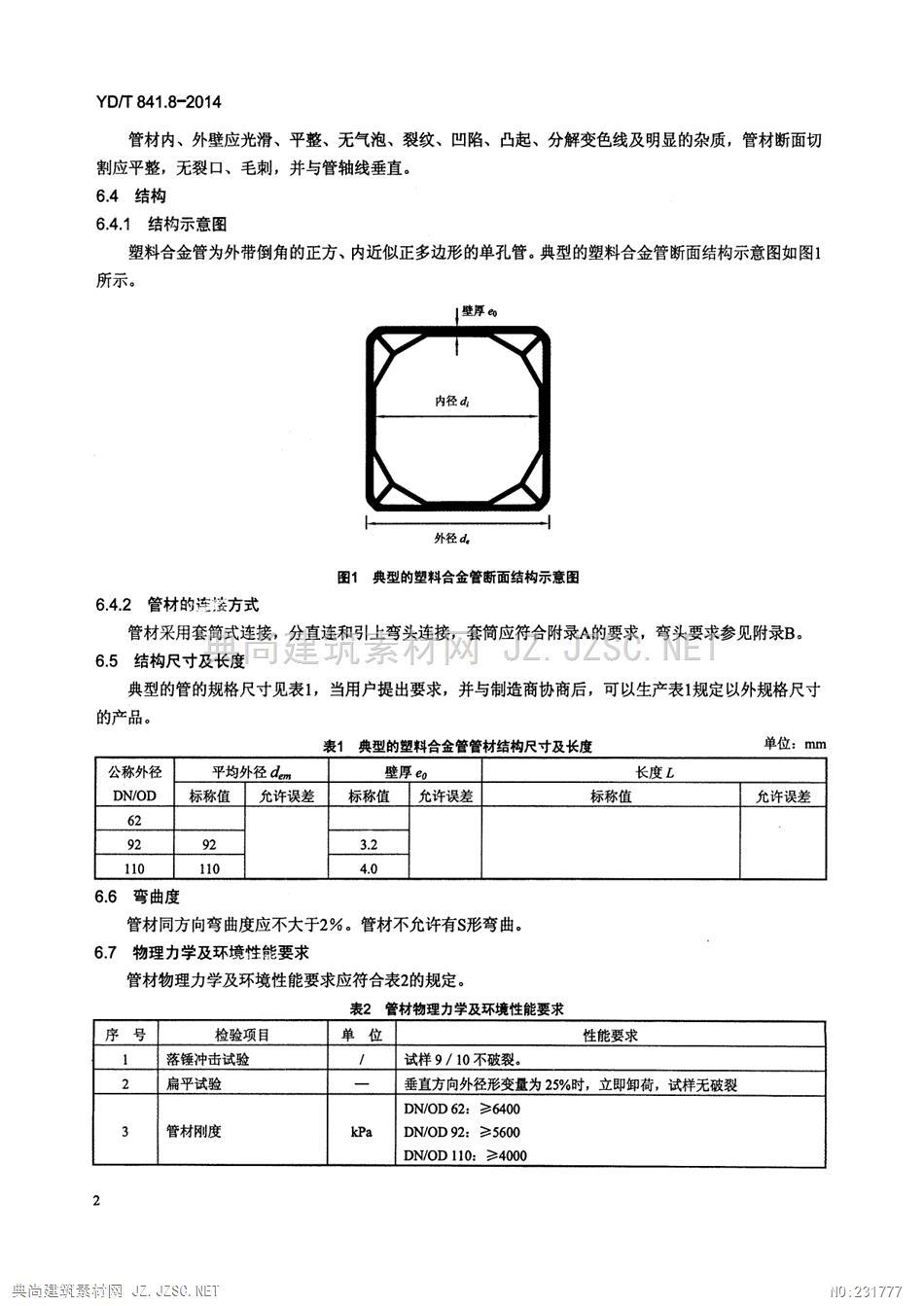

YD/T841.8-2014管材内、外壁应光滑、平整、无气泡、裂纹、凹陷、凸起、分解变色线及明显的杂质，管材断面切割应平整，无裂、毛刺，并与管轴线垂直。6.4结构6.4.1结构示意图塑料合金管为外带倒角的正方、内近似正多边形的单孔管。典型的塑料合金管断面结构示意图如图1所示。壁厚内径d外径d图1典型的塑料合金管断面结构示意图6.4.2管材的连姿方式管材采用套筒式连接，分直连和引上弯头连接，套简应符合附录A的要求，弯头要求参见附录B。6.5结构尺寸及长度可毛系例JS心.典型的管的规格尺寸见表1，当用户提出要求，并与制造商协商后，可以生产表1规定以外规格尺寸的产品。表1典型的塑料合金管管材结构尺寸及长度单位：mm公称外径平均外径dm壁厚eo长度LDN/OD标称值允许误差标称值允许误差标称值允许误差6292923.21101104.06.6弯曲度管材同方向弯曲度应不大于2%。管材不允许有$形弯曲。67物理力学及环境性能要求管材物理力学及环境性能要求应符合表2的规定。表2管材物理力学及环境性能要求序号检验项目单位性能要求1落锤冲击试验试样9/10不破裂。2扁平试验一垂直方向外径形变量为25%时，立即卸荷，试样无破裂DN/0D62:≥6400管材刚度kPaDN/0D92:≥5600DN/OD110:≥40002興尚理筑素前阀Z.ZC.ET

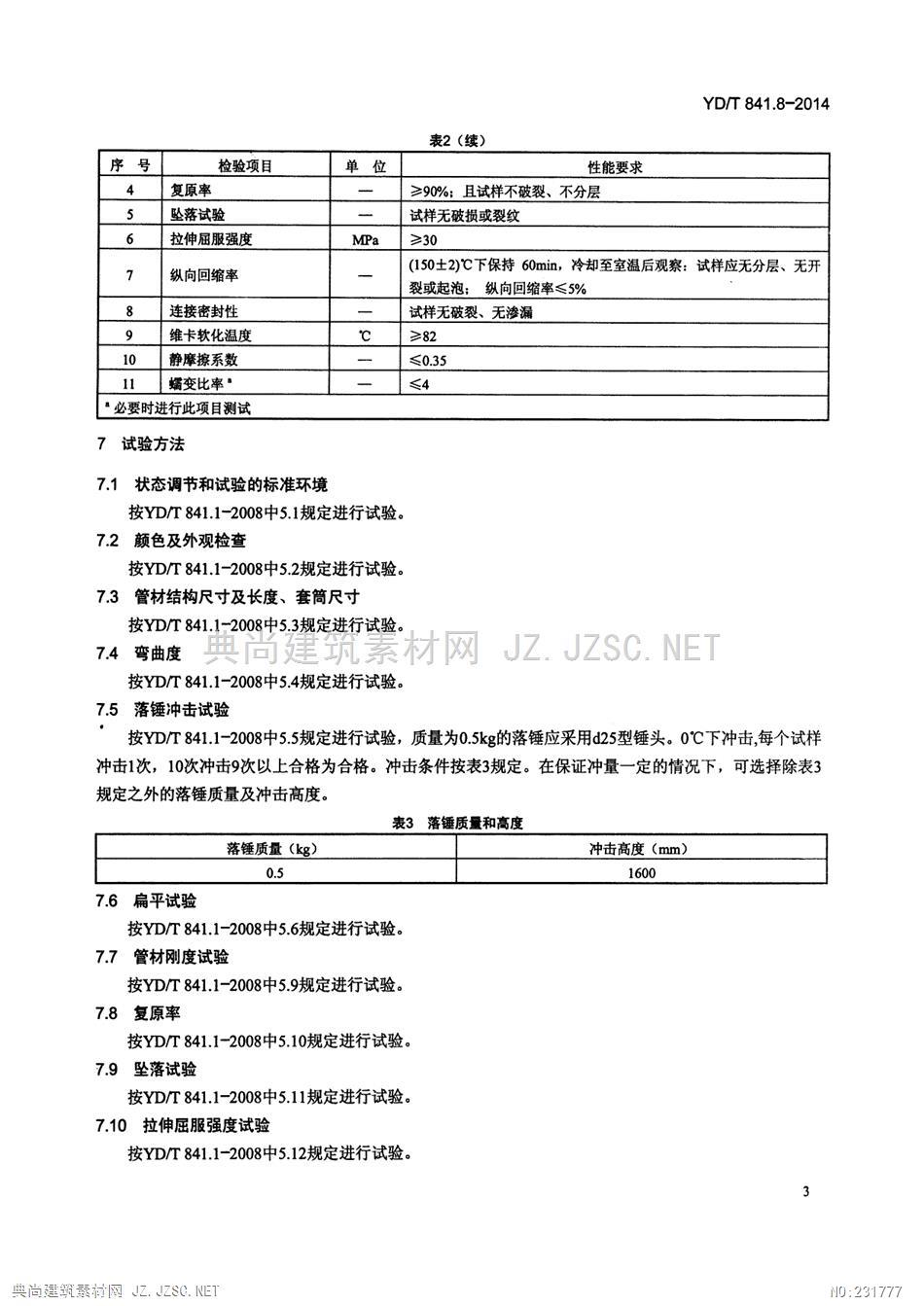

YD/T841.8-2014表2（续）序号检验项目单位性能要求4复原率≥90%：且试样不破裂、不分层5坠落试验一试样无破损或裂纹6拉伸屈服强度MPa≥307纵向回缩率(150士2)℃下保持60min,冷却至室温后观察：试样应无分层、无开裂或起泡：纵向回缩率≤5%8连接密封性试样无破裂、无渗漏9维卡软化温度℃≥8210静摩擦系数≤0.3511烯变比率·≤4“必要时进行此项目测试7试验方法7.1状态调节和试验的标准环境按YD/T841.1-2008中5.1规定进行试验。7.2颜色及外观检查按YD/T841.1-2008中5.2规定进行试验。73管材结构尺寸及长度、套筒尺寸按YD/T841.1-2008中5.3规定进行试验。74弯曲度项系按YD/T841.1-2008中5.4规定进行试验。7.5落锤冲击试验按YD/T841.1-2008中5.5规定进行试验，质量为0.5kg的落锤应采用d25型锤头。0℃下冲击，每个试样冲击1次，10次冲击9次以上合格为合格。冲击条件按表3规定。在保证冲量一定的情况下，可选择除表3规定之外的落锤质量及冲击高度。表3落锤质量和高度落锤质量(kg)冲击高度(mm)0.516007.6扁平试验按YD/T841.1-2008中5.6规定进行试验.7.7管材刚度试验按YD/T841.1-2008中5.9规定进行试验。7.8复原率按YD/T841.1-2008中5.10规定进行试验。7.9坠落试验按YD/T841.1-2008中5.11规定进行试验。7.10拉伸屈服强度试验按YD/T841.1-2008中5.12规定进行试验。3理筑素前阀Z.ZC.ET

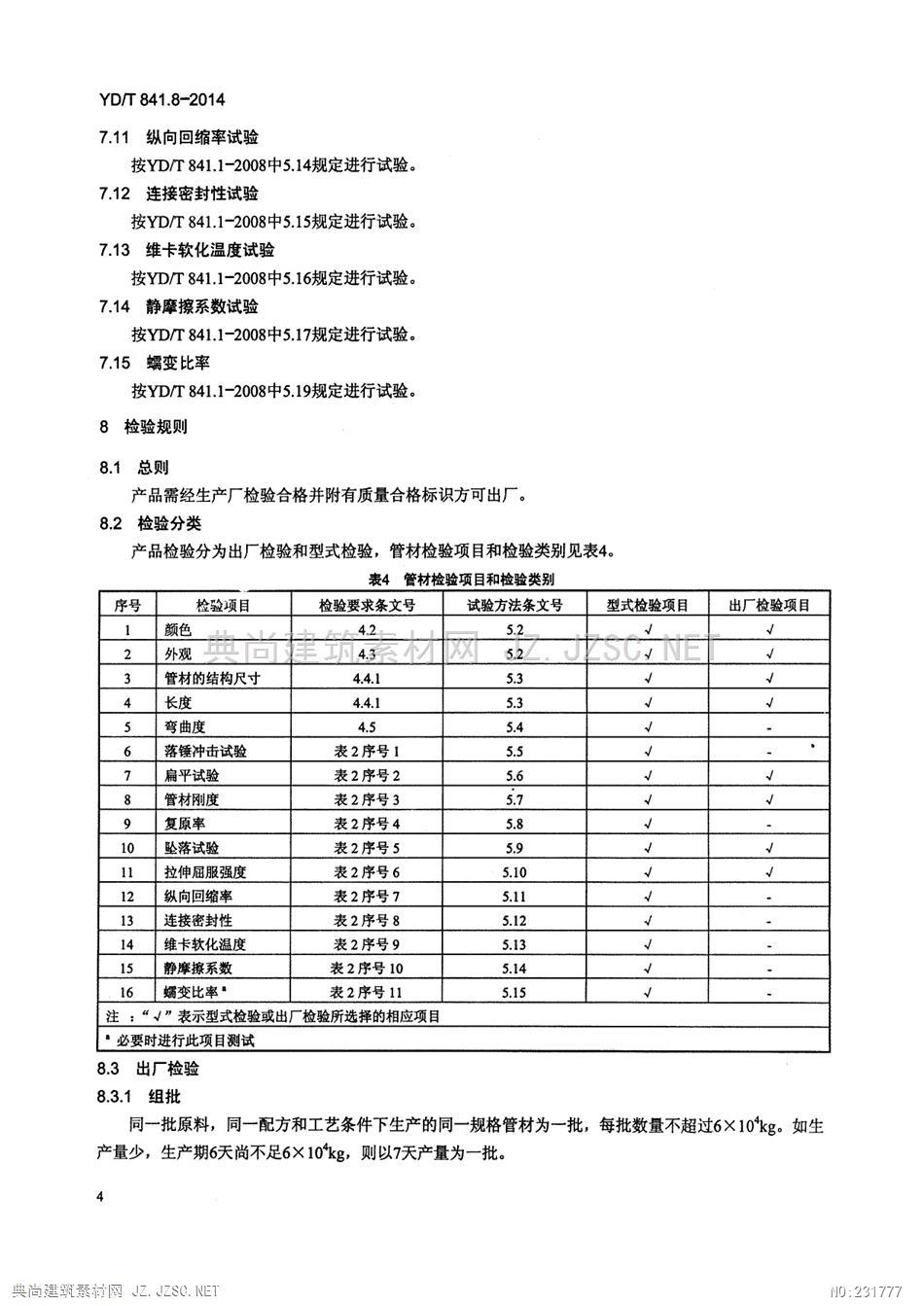

YD/T841.8-20147.11纵向回缩率试验按YD/T841.1-2008中5.14规定进行试验。7.12连接密封性试验按YD/T841.1-2008中5.15规定进行试验。7.13维卡软化温度试验按YD/T841.1-2008中5.16规定进行试验。7.14静摩擦系数试验按YD/T841.1-2008中5.17规定进行试验。7.15蠕变比率按YD/T841.1-2008中5.19规定进行试验。8检验规则8.1总则产品需经生产厂检验合格并附有质量合格标识方可出厂。8.2检验分类产品检验分为出厂检验和型式检验，管材检验项目和检验类别见表4。表4管材检验项目和检验类别序号检验项目检验要求条文号试验方法条文号型式检验项目出厂检验项目1颜色64252√外观手项43系?5.2/SC/NE3管材的结构尺寸4.4.15.3√√4长度4.4.15.3√5弯曲度4.55.4√6落锤冲击试验表2序号15.5v7扁平试验表2序号25.6√8管材刚度表2序号35.7√√9复原率表2序号45.810坠落试验表2序号55.9√√11拉伸屈服强度表2序号65.10√√12纵向回缩率表2序号75.11√13连接密封性表2序号85.12y14维卡软化温度表2序号95.1315静摩擦系数表2序号105.1416婿变比率·表2序号115.15注：“√”表示型式检验或出厂检验所选择的相应项目·必要时进行此项目测试8.3出厂检验8.3.1组批同一批原料，同一配方和工艺条件下生产的同一规格管材为一批，每批数量不超过6X10kg。如生产量少，生产期6天尚不足6×10kg,则以7天产量为一批。A理筑素前网Z.ZC.ET

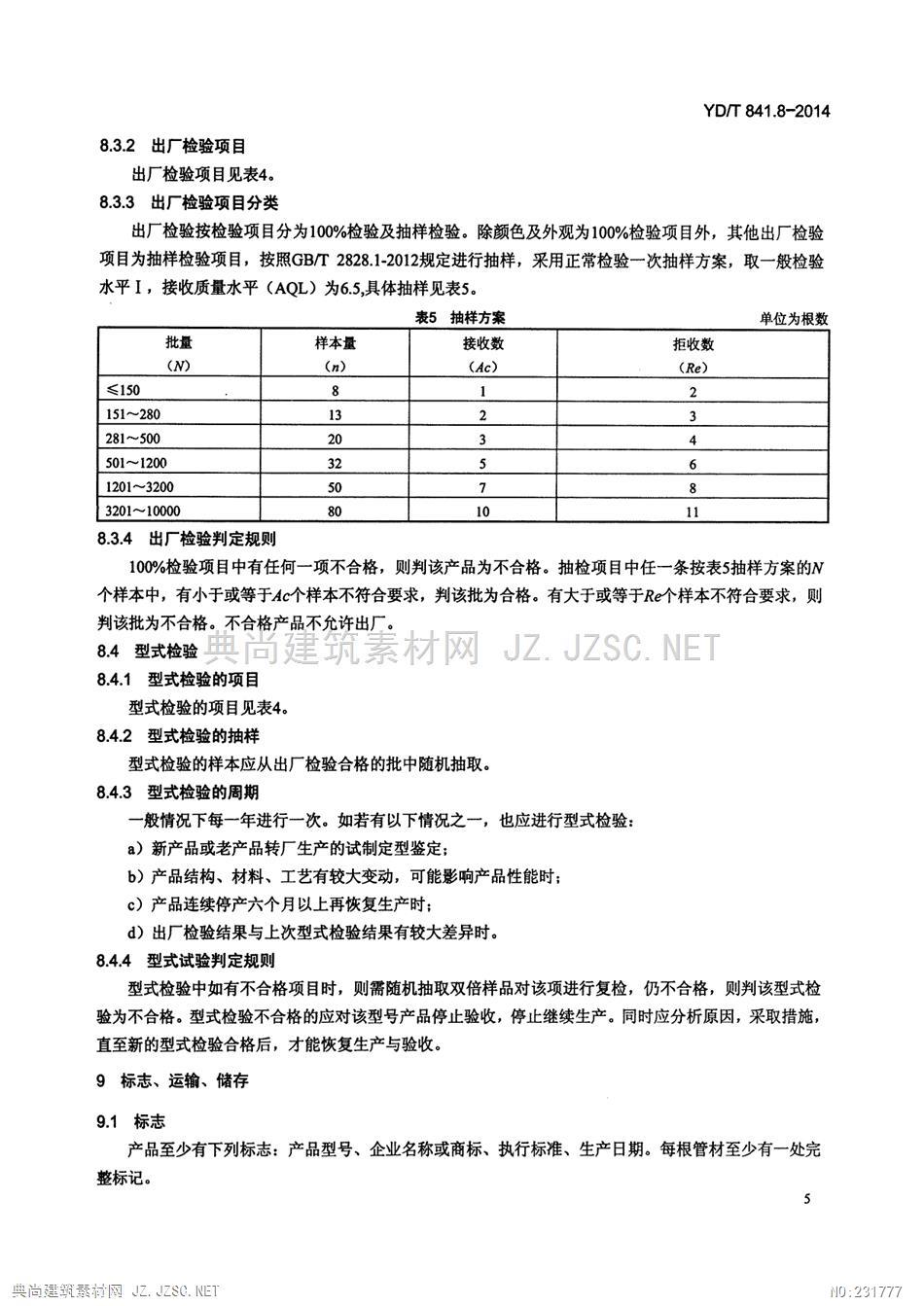

YD/T841.8-20148.3.2出厂检验项目出厂检验项目见表4。8.3.3出厂检验项目分类出厂检验按检验项目分为100%检验及抽样检验。除颜色及外观为100%检验项目外，其他出厂检验项目为抽样检验项目，按照GB/T28281-2012规定进行抽样，采用正常检验一次抽样方案，取一般检验水平I,接收质量水平(AQL)为6.5，具体抽样见表5。表5抽样方案单位为根数批量样本量接收数拒收数(N)(n)(Ac)(Re)≤150812151~2801323281~500203501~120032561201~3200507P3201~100008010118.3.4出厂检验判定规则100%检验项目中有任何一项不合格，则判该产品为不合格。抽检项目中任一条按表5抽样方案的N个样本中，有小于或等于Ac个样本不符合要求，判该批为合格。有大于或等于R个样本不符合要求，则判该批为不合格。不合格产品不允许出厂。84型式检验8.4.1型式检验的项目型式检验的项目见表4。8.4.2型式检验的抽样型式检验的样本应从出厂检验合格的批中随机抽取。8.4.3型式检验的周期一般情况下每一年进行一次。如若有以下情况之一，也应进行型式检验：a)新产品或老产品转厂生产的试制定型鉴定；b)产品结构、材料、工艺有较大变动，可能影响产品性能时：c)产品连续停产六个月以上再恢复生产时：d)出厂检验结果与上次型式检验结果有较大差异时。8.4.4型式试验判定规则型式检验中如有不合格项目时，则需随机抽取双倍样品对该项进行复检，仍不合格，则判该型式检验为不合格。型式检验不合格的应对该型号产品停止验收，停止继续生产。同时应分析原因，采取措施，直至新的型式检验合格后，才能恢复生产与验收。9标志、运输、储存9.1标志产品至少有下列标志：产品型号、企业名称或商标、执行标准、生产日期。每根管材至少有一处完整标记。5興尚理筑素前阀Z..ET

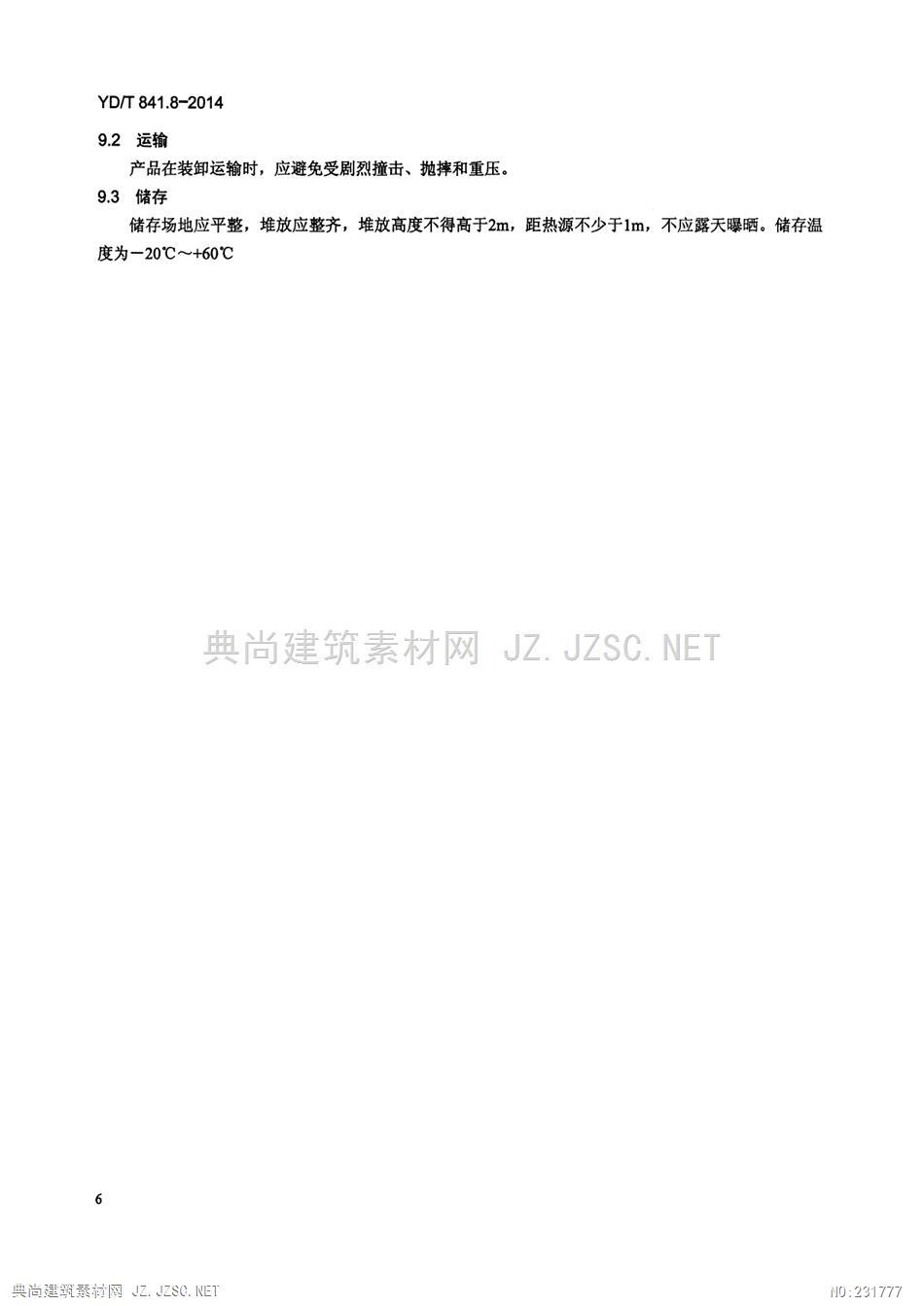

YD/T841.8-20149.2运输产品在装卸运输时，应避免受剧烈撞击、抛摔和重压。9.3储存储存场地应平整，堆放应整齐，堆放高度不得高于2m,距热源不少于1m,不应露天曝晒。储存温度为一20℃~+60℃6理筑素前阀Z.ZC.ET

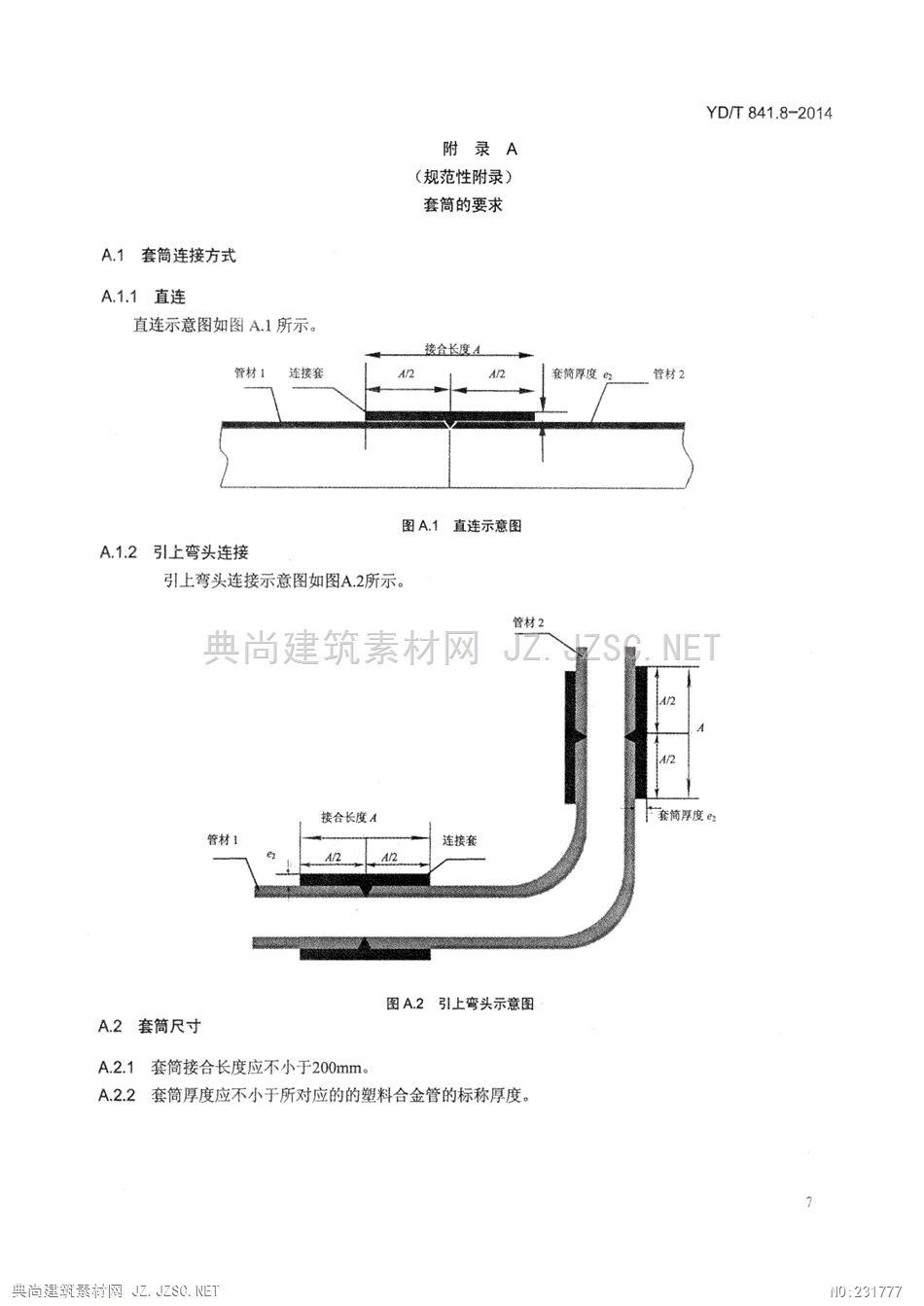

YD/T841.8-2014附录A(规范性附录)套筒的要求A.1套筒连接方式A.1.1直连直连示意图如图A1所示。接合长度A管材1连接套A/2套简厚度管材2图A.1直连示意图A.1.2引上弯头连接引上弯头连接示意图如图A2所示。管材2J工S34/2接合长度A套简厚度2管材1连接套图A2引上弯头示意图A2套筒尺寸A.2.1套筒接合长度应不小于200mm。A22套筒厚度应不小于所对应的的塑料合金管的标称厚度。筑素前网J之.2S沁.ET
